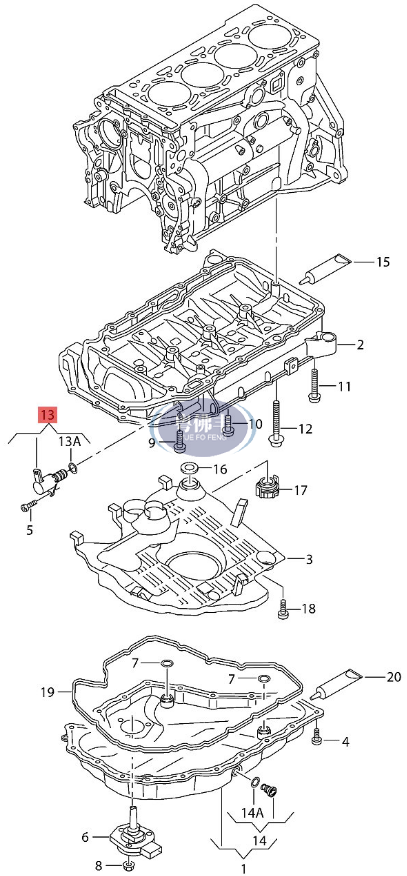

06K 115 243A 机油压力控制阀（活塞冷却 / 主油道压力调节）

该阀是大众集团 EA888 系列 2.0T/1.8T 发动机的核心油压管理部件，通过 ECU 的 PWM 信号调节主油道或活塞冷却喷嘴的机油压力，保障润滑与冷却，适配奥迪、大众、斯柯达、保时捷等多款车型，以下为结构化资料：

一、核心标识与功能定位

• OEM 编号：06K 115 243A（完整编码：06K115243A），可替代 06K115243B/L/R 等早期版本

• 产品全称：机油压力控制电磁阀（活塞冷却喷嘴控制阀 / 主油道压力调节阀）

• 功能定位：ECU 控制 PWM 信号调节油压，管理活塞冷却喷嘴通断 / 油压或主油道压力，适配高负荷冷却与润滑需求，防止拉缸、优化热管理

• 控制方式：12V 直流电磁驱动，PWM 占空比 0-100% 连续调节，响应快速精准

• 核心价值：高负荷时开启活塞冷却，低负荷时关闭节能；稳定主油道压力，保障发动机安全

二、详细参数规格

三、适配车型与发动机

适配品牌与车型

核心适配发动机

• 系列：EA888 Gen2/Gen3 1.8T/2.0T TSI（含高功率版本）

• 技术特点：活塞冷却喷嘴系统 + 可变排量机油泵，电磁阀协同管理油压

• 调校差异：奥迪 / 保时捷侧重高负荷冷却，大众 / 斯柯达侧重日常经济性

四、结构特征与性能优势

结构设计

1. 电磁控制单元：线圈 + 柱塞 + 复位弹簧，将电能转为机械位移

2. 阀芯组件：滑动式阀芯，控制冷却喷嘴 / 主油道油压，调节通断 / 开度

3. 过滤装置：入口滤网防止杂质进入，保护精密调节机构

4. 密封系统：双重 O 型圈 + 防水插头，适配发动机舱高温高压环境

性能优势

• 压力调节范围：0-8bar，覆盖活塞冷却与主油道压力需求

• 动态响应：≤0.3 秒完成压力调节，适配急加速等高负荷瞬态工况

• 故障保护：断电默认关闭冷却喷嘴，防止油压过低导致润滑不足

• 耐久性：设计寿命≥15 万公里，适配中国多路况与燃油品质

五、工作原理

1. 工况监测：ECU 采集转速、负荷、油温、油压等信号，计算目标压力

2. PWM 控制策略

• 冷启动（≤85℃）：低占空比（0%-30%），关闭冷却喷嘴，优先暖机

• 正常工况（85-105℃）：占空比 30%-70%，按需调节冷却油压

• 高负荷（≥105℃/ 高转速）：高占空比（70%-100%），开启冷却喷嘴，强化活塞冷却

3. 压力调节机制

• 通电：电磁力推动阀芯，打开冷却喷嘴 / 主油道高压油道→油压升高→冷却 / 润滑强化

• 断电：弹簧复位，关闭高压油道→停止冷却 / 维持基础油压

• PWM 占空比越大，油压越高，冷却 / 润滑强度越大，实现无级调节

4. 协同工作：与可变排量机油泵配合，动态匹配油压，适配不同工况
