该阀是大众集团 EA211 系列 1.0T/1.2T/1.4T 发动机的可变排量机油泵核心控制件，通过 ECU 的 PWM 信号调节机油泵调节腔油压，动态改变泵偏心距以控制排量，兼顾润滑保护与燃油经济性，适配奥迪、大众、斯柯达、西雅特等多款车型。以下为结构化资料整理：
核心 OEM 编号：04E 906 455Q（完整编码：04E906455Q），可替代 04E906455P 等早期版本
产品全称：可变排量机油泵流量控制电磁阀（Variable Oil Pump Flow Control Solenoid Valve）
功能定位：ECU 通过 PWM 信号控制阀体开度，调节机油泵调节腔油压，改变泵偏心距实现排量无级调节，按需供油，降低泵功耗，优化油耗与润滑效率
控制方式：12V 直流电磁驱动，PWM 占空比 0-100% 连续调节，响应快速精准
核心价值：低负荷时排量降至 30%，降低油耗约 4%-6%；高负荷时满排量保障润滑；冷启动加速暖机，延长发动机寿命
| 参数项 | 参数值 | 适配说明 |
|---|
| 工作电压 | 12V DC | 适配大众集团 12V 车载电气系统 |
| 线圈电阻 | 11-15Ω（25℃） | 实测 <8Ω 或> 18Ω 需更换，避免控制失效 |
| 额定功率 | 约 12W | 短时工作制，耐受发动机舱 120℃高温 |
| 接口规格 | 2 针防水椭圆插头 + 14mm 机油通道接口 | 密封等级 IP6K9K，防油防振 |
| 阀体材质 | 工程塑料 + 金属嵌件 | 耐 10bar 油压、150℃高温，抗机油腐蚀 |
| 密封结构 | 氟橡胶 O 型圈 | 防止机油泄漏，适配 - 40℃至 150℃工况 |
| 响应时间 | ≤0.3 秒 | 快速适配 ECU 指令，动态调节流量 |

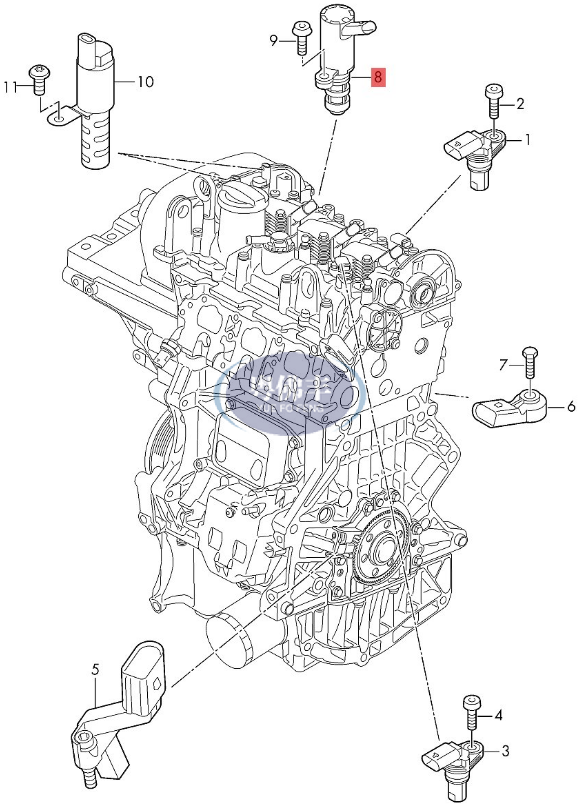

| 安装位置 | 机油泵本体 / 油底壳侧，螺纹 / 螺栓固定 | 常见于 EA211 发动机缸体侧机油泵总成上 |
| 品牌 | 车型 | 年款 | 发动机型号 |
|---|
| 奥迪 | A1、A3、Q2 | 2017-2023 | CHZD、DJKA、CZEA 等 |
| 大众 | Golf 7/8、Polo、Jetta、Tiguan | 2016-2022 | CHZD、CZDB、DADA 等 |
| 斯柯达 | Octavia、Karoq、Fabia | 2018-2023 | CHZD、DJVA、CZEA 等 |
| 西雅特 | Leon、Ateca | 2017-2021 | CHZD、CZEA 等 |
系列：EA211 1.0T TSI、1.2T TSI、1.4T TSI（含 evo 版本）
技术特点：单 / 双调节腔可变排量机油泵，电磁阀控制调节腔油压改变偏心距
调校差异：奥迪侧重高转速稳定性，大众 / 斯柯达 / 西雅特侧重日常经济性
电磁控制单元：线圈 + 柱塞 + 复位弹簧，将电能转为机械位移
阀芯组件：滑动式阀芯，控制泄压通道通断 / 开度，调节机油泵调节腔油压
过滤装置：入口滤网防止杂质进入，保护精密调节机构
密封系统：双重 O 型圈 + 防水插头，适配发动机舱高温高压环境
排量调节范围：30%-100% 无级调节，覆盖全工况供油需求
节能高效：低负荷时减小排量，降低泵功耗，节省燃油
故障保护：断电默认大流量，防止油压过低导致拉缸；过压自动泄压
耐久性：设计寿命≥15 万公里，适配中国多路况与燃油品质
工况监测：ECU 采集转速、负荷、油温、油压等信号，计算目标排量
PWM 控制策略
冷启动（≤85℃）：高占空比（70%-100%），大流量加速暖机
正常工况（85-105℃）：占空比 30%-70%，按需调节，平衡动力与油耗
高负荷（≥105℃）：低占空比（0%-30%），大流量强化润滑散热
排量调节机制
通电：电磁力打开泄压通道→调节腔油压降低→泵偏心距减小→排量降低
断电：弹簧复位关闭泄压通道→调节腔油压升高→泵偏心距增大→排量增加
PWM 占空比越大，泄压时间越长，排量越小，实现无级调节
协同工作：与可变排量机油泵配合，通过偏心距变化动态匹配流量，适配不同工况
