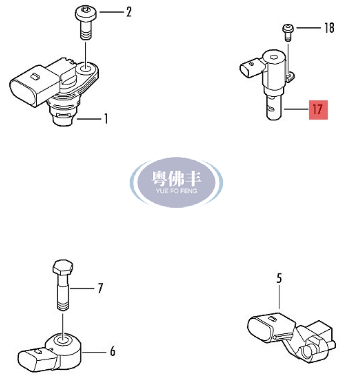

04E 906 455F 凸轮轴控制阀（VVT 机油控制阀）

该阀是大众集团 MQB 平台 1.4T 等小排量 TSI 发动机的核心 VVT 执行件，通过 ECU 的 PWM 信号调节机油压力，控制凸轮轴相位（进 / 排气正时），优化动力、油耗与排放，适配奥迪、大众、斯柯达等多款车型。以下为结构化资料：

一、核心标识与功能定位

• OEM 编号：04E 906 455F（完整编码：04E906455F），可替代 04E906455D/E 等早期版本

• 产品全称：凸轮轴调整电磁阀 / 可变气门正时（VVT）机油控制阀（Camshaft Adjustment Solenoid Valve）

• 功能定位：ECU 通过 PWM 信号控制阀体开度，调节凸轮轴调节机构的机油压力，改变凸轮轴与曲轴的相对相位，实现气门正时动态优化

• 控制方式：12V 直流电磁驱动，PWM 占空比 0-100% 连续调节，响应快速、控制精准

• 核心价值：提升低速扭矩、降低高速油耗、优化冷启动排放，是小排量涡轮发动机高效运行的关键组件

二、详细参数规格

三、适配车型与发动机

适配品牌与车型（1.4T TSI 为主）

核心适配发动机

• 系列：1.4T TSI（EA211/EA211 evo）、1.2T TSI（部分机型）

• 技术特点：进 / 排气可变气门正时，电磁阀分别控制进 / 排气凸轮轴相位，部分车型仅进气侧配备

• 调校差异：奥迪侧重高转速稳定性，大众 / 斯柯达侧重日常经济性

四、结构特征与性能优势

结构设计

1. 电磁控制单元：线圈 + 柱塞 + 复位弹簧，将电能转为机械位移

2. 阀芯组件：滑动式阀芯，控制机油通路通断 / 开度，调节凸轮轴相位器油压

3. 过滤装置：入口滤网防止杂质进入，保护精密调节机构

4. 密封系统：双重 O 型圈 + 防水插头，适配发动机舱高温高压环境

性能优势

• 相位可调范围：进气侧最大约 ±30° 曲轴转角，排气侧约 ±20°，覆盖全工况需求

• 动态响应：≤0.2 秒完成相位调节，适配急加速 / 减速等瞬态工况

• 故障保护：断电默认中位，防止正时错乱导致发动机损伤

• 耐久性：设计寿命≥15 万公里，适配欧洲与中国多路况

五、工作原理

1. 工况监测：ECU 采集转速、负荷、油温、爆震等信号，计算目标相位

2. PWM 控制策略

• 冷启动（≤85℃）：高占空比（80%-100%），提前进气正时，加速暖机与催化器起燃

• 正常工况（85-105℃）：占空比 30%-70%，根据负荷动态调节，平衡动力与油耗

• 高负荷（≥105℃）：低占空比（0%-30%），延迟进气正时，抑制爆震、提升功率

3. 相位调节机制

• 通电：电磁力推动阀芯，打开相位器高压油道→相位器转动→改变凸轮轴相位

• 断电：弹簧复位，关闭高压油道→相位器锁定或回中位

• PWM 占空比越大，油压越高，相位变化越快，实现无级调节

4. 协同工作：与凸轮轴相位器（叶片式）配合，通过油压驱动叶片转动，改变凸轮轴相位，适配不同工况需求

5.
