该电磁阀是红旗、奔腾多款车型 CA4GB 系列 1.5T 发动机润滑系统的核心控制件，通过 ECU 的 PWM 信号精准调节机油泵排量，实现按需供油，兼顾润滑保护与油耗优化。以下是结构化资料整理：

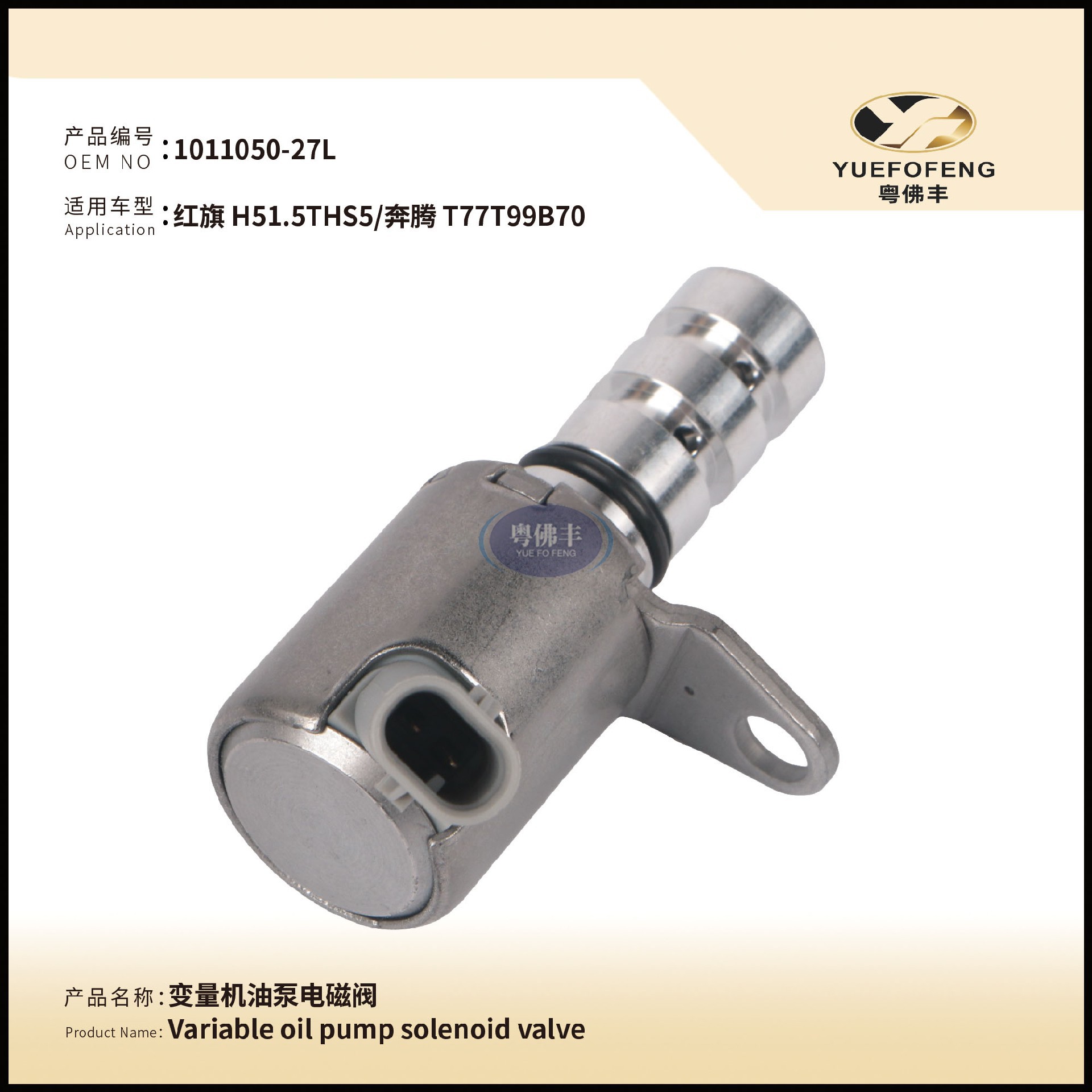

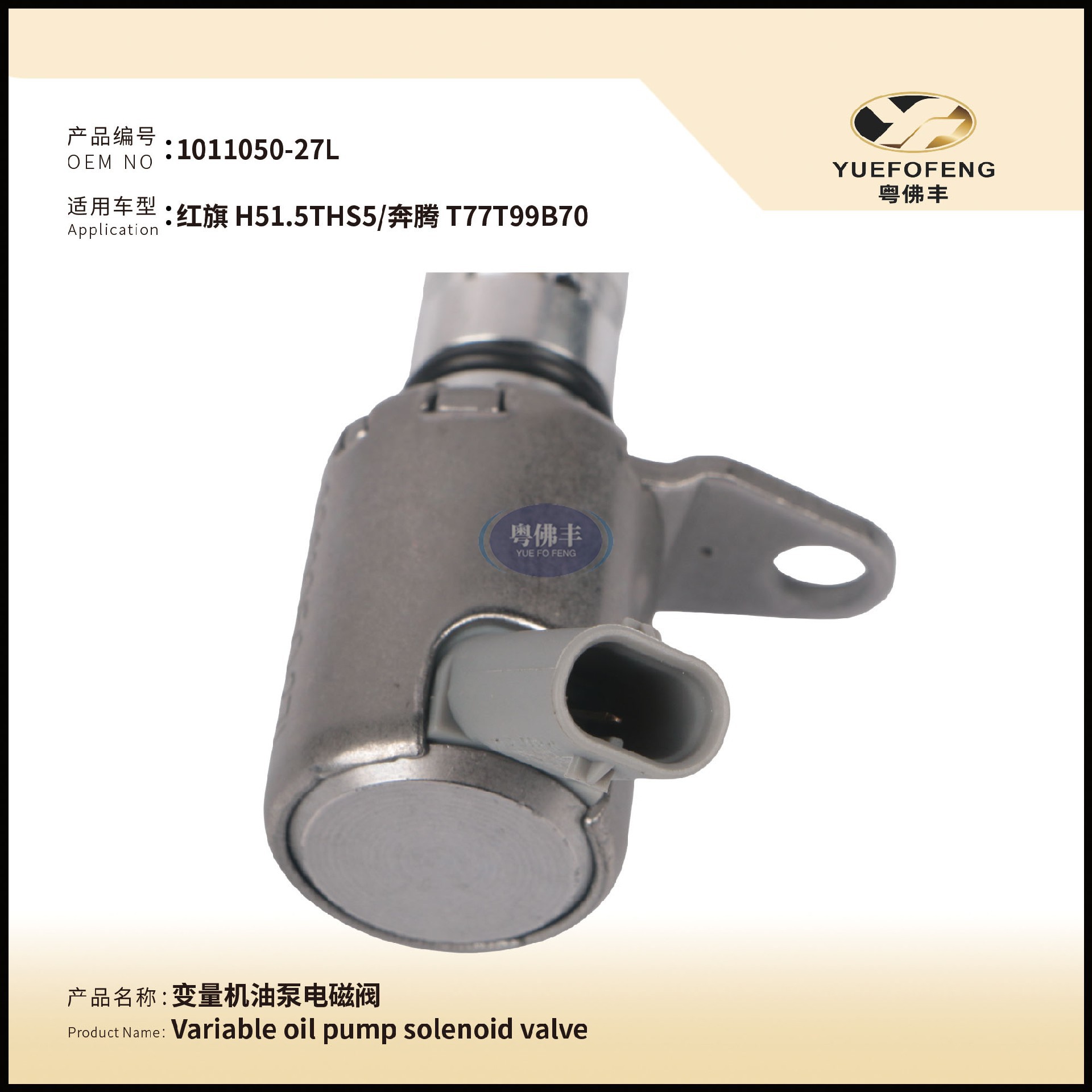

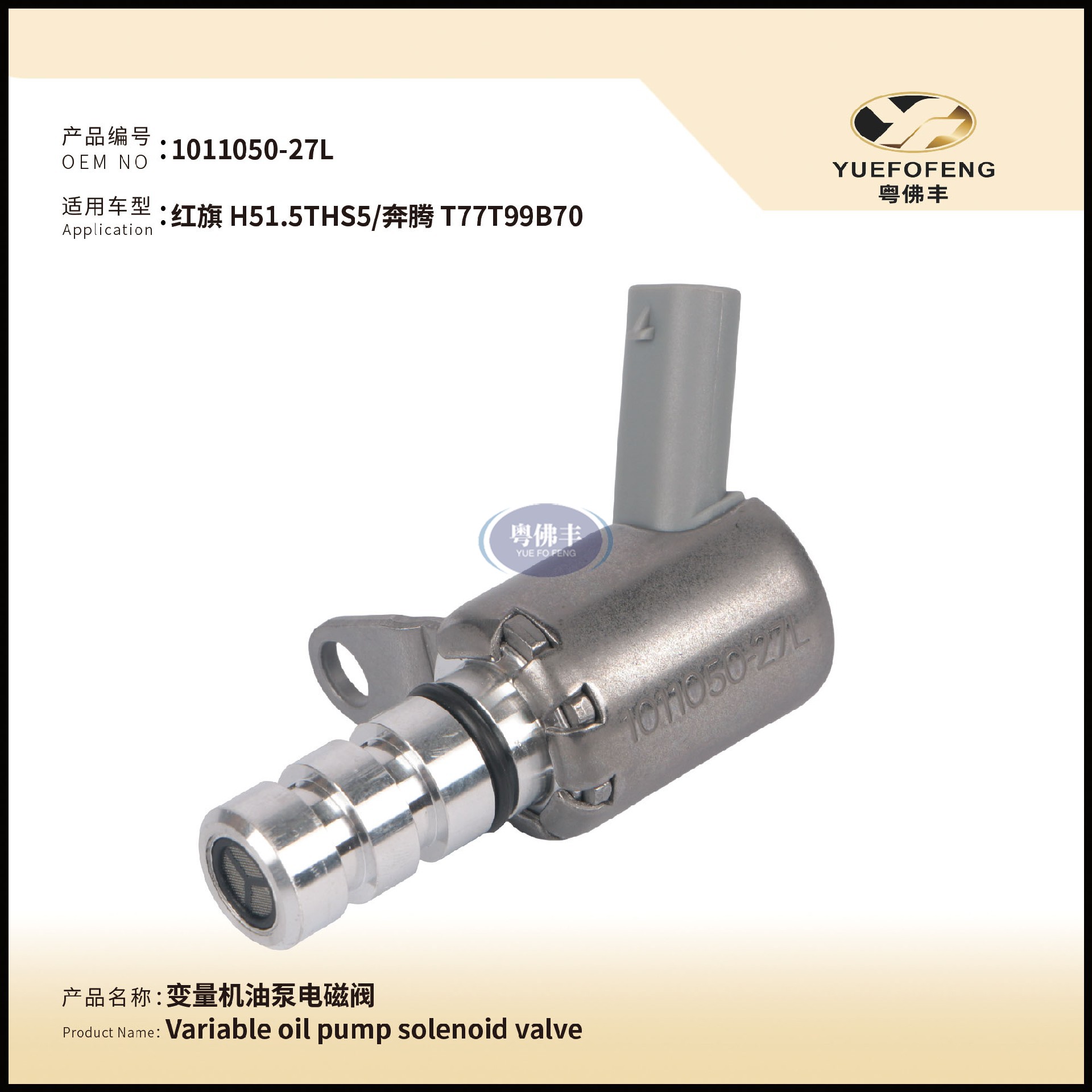

核心 OEM 编号：1011050-27L（完整编码：101105027L）
产品全称：变量机油泵流量控制电磁阀（Variable Oil Pump Flow Control Solenoid Valve）
红旗适配场景：CA4GB15TD 系列 1.5T 发动机润滑系统，负责机油流量与压力的智能调节，保障高负荷工况下的润滑与散热
奔腾适配场景：CA4GB15TD 系列 1.5T 发动机，适配家用车型的经济型与可靠性需求，优化低速油耗与高速保护
控制方式：12V 直流电磁驱动，ECU 以 PWM 信号（占空比 0-100%）连续调节
核心价值：按需供油降低机油泵功耗，冷启动加速暖机，高负荷强化润滑，延长发动机寿命并降低油耗约 5%-8%
| 参数项 | 参数值 | 红旗 / 奔腾适配说明 |
|---|
| 工作电压 | 12V DC | 车载标准电压，适配红旗 / 奔腾 12V 电气系统 |
| 线圈电阻 | 12-15Ω（25℃） | 实测异常（<8Ω 或> 20Ω）需更换，避免控制失效 |
| 额定功率 | 约 15W | 短时工作制，适配发动机舱高温环境 |
| 接口规格 | 2 针防水电气插头 + 14mm 机油通道接口 | 红旗 / 奔腾通用接口，密封等级 IP6K9K |
| 阀体材质 | 工程塑料 + 金属嵌件 | 耐 120℃高温、8bar 油压，抗机油腐蚀 |
| 密封结构 | 氟橡胶 O 型圈 | 防止机油泄漏，适配 - 40℃至 150℃工况 |
| 响应时间 | ≤0.3 秒 | 快速适配 ECU 指令，实现油压动态调节 |
| 安装位置 | 机油泵本体 / 油底壳侧，螺纹连接 | 红旗 H5 / 奔腾 T77 等车型安装在发动机缸体侧 |
H5（2020 款 - 2024 款，1.5T 版本）
HS5（2021 款 - 2024 款，1.5T 版本）
其他搭载 CA4GB15TD-30 发动机的红旗车型
T77（2019 款 - 2024 款，1.5T 版本）
B70（2020 款 - 2024 款，1.5T 版本）
T99（2020 款 - 2024 款，1.5T 版本）
T55、T90 等搭载 CA4GB15TD 发动机的车型
型号：CA4GB15TD（1.5T 直列四缸涡轮增压）
排量：1.5L
红旗调校特点：注重高负荷耐久性，电磁阀在高转速 / 高负荷时维持较大流量，保障涡轮与活塞冷却
奔腾调校特点：注重经济性，低负荷时降低排量，优化城市工况油耗
电磁控制单元：线圈 + 柱塞 + 复位弹簧，将电能转换为机械位移
阀芯组件：旋转 / 滑动式阀芯，控制泄压通道通断以改变机油泵偏心距

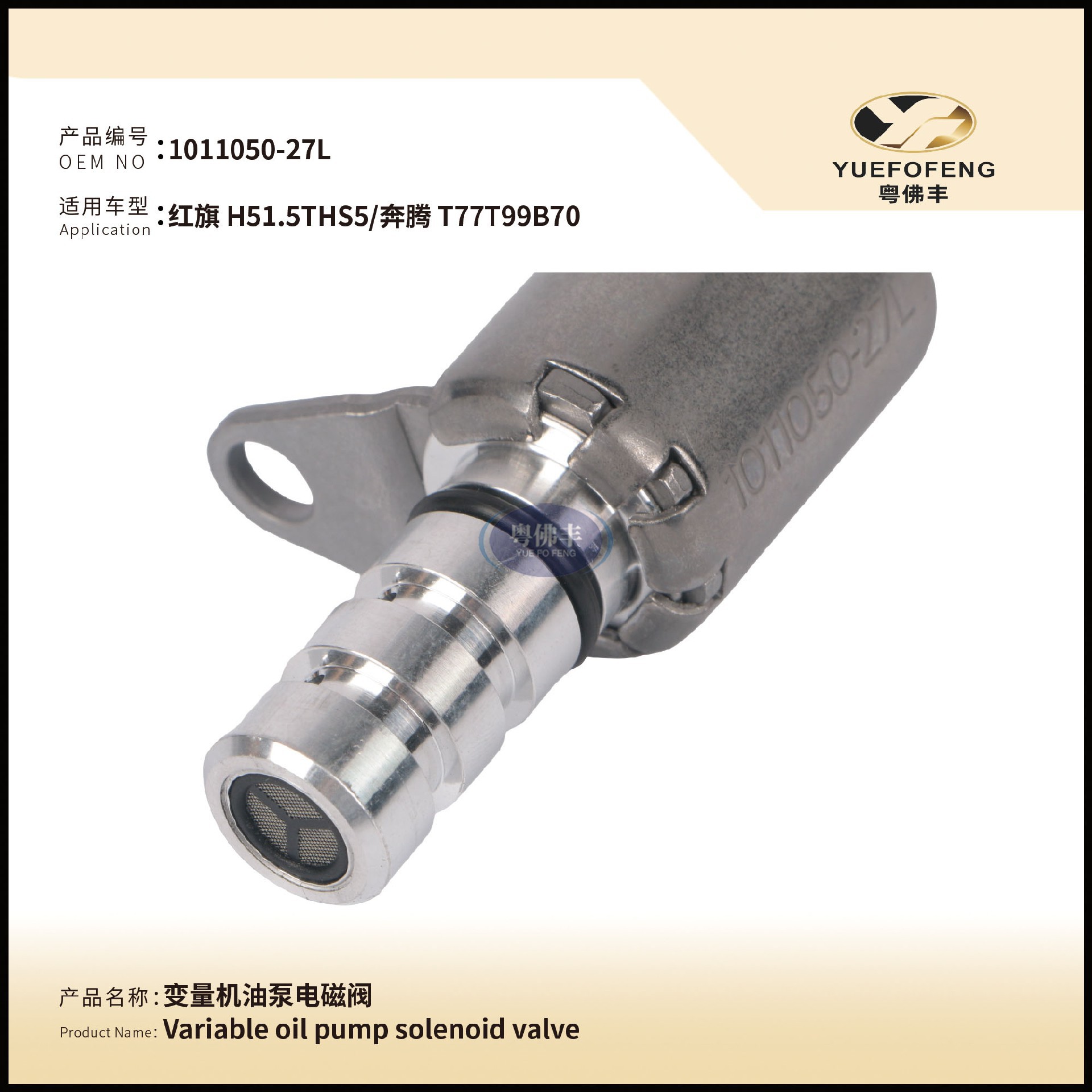

过滤装置：入口滤网防止杂质进入，适配红旗 / 奔腾原厂机油标准
密封系统：双重 O 型圈 + 防水插头，适配发动机舱复杂工况
智能控油：ECU 根据转速、负荷、油温动态调节流量，适配红旗 / 奔腾不同驾驶模式
节能高效：低负荷时排量降至 30%，降低泵功耗，节省燃油
保护机制：断电默认大流量，防止油压过低导致拉缸；过压时自动泄压，保护主油道
耐久可靠：设计寿命≥15 万公里，适配中国多路况使用环境
工况监测：ECU 通过曲轴位置、机油压力 / 温度传感器采集数据，计算目标流量
PWM 控制策略
冷启动（≤85℃）：高占空比（70%-100%），大流量加速暖机
正常工况（85-105℃）：占空比 30%-70%，按需调节
高负荷（≥105℃）：低占空比（0%-30%），大流量强化润滑散热
排量调节机制
通电：电磁力打开泄压通道→调节腔油压降低→泵偏心距减小→排量降低
断电：弹簧复位关闭泄压通道→调节腔油压升高→泵偏心距增大→排量增加
PWM 占空比越大，泄压时间越长，排量越小，实现 30%-100% 无级调节
协同工作：与可变排量机油泵配合，通过偏心距变化实现流量动态匹配，适配红旗 / 奔腾不同动力调校
