一、核心标识与功能定位

• 路虎 OEM 编号：LR073684（完整格式：LR073684）

• 捷豹 OEM 编号：AJ813393（完整格式：AJ813393）

• 产品全称：活塞冷却机油喷射器电磁阀 (Piston Cooling Oil Jet Solenoid Valve)

• 功能定位：精确控制发动机机油流向活塞冷却喷嘴，为活塞提供冷却和润滑，防止活塞过热，提升发动机性能和寿命

• 控制方式：12V 直流电磁控制，ECU 通过 PWM 信号精确调节

• 应用领域：路虎 / 捷豹 Ingenium 系列发动机 (2.0L/3.0L) 的润滑系统，属于热管理系统关键组件

二、详细参数规格

三、产品应用与适配车型

路虎适用车型：

• 揽胜系列：Range Rover(L405/L460)、Range Rover Sport(L494/L461)、Velar(L560)

• 发现系列：Discovery 5(L462)、Discovery Sport(L550)

• 卫士系列：Defender 2019-on(L663)

• 揽胜极光：Evoque(L551)

捷豹适用车型：

• 轿车系列：XE、XF(2016-on)

• SUV 系列：F-PACE、E-PACE

• 跑车系列：F-TYPE

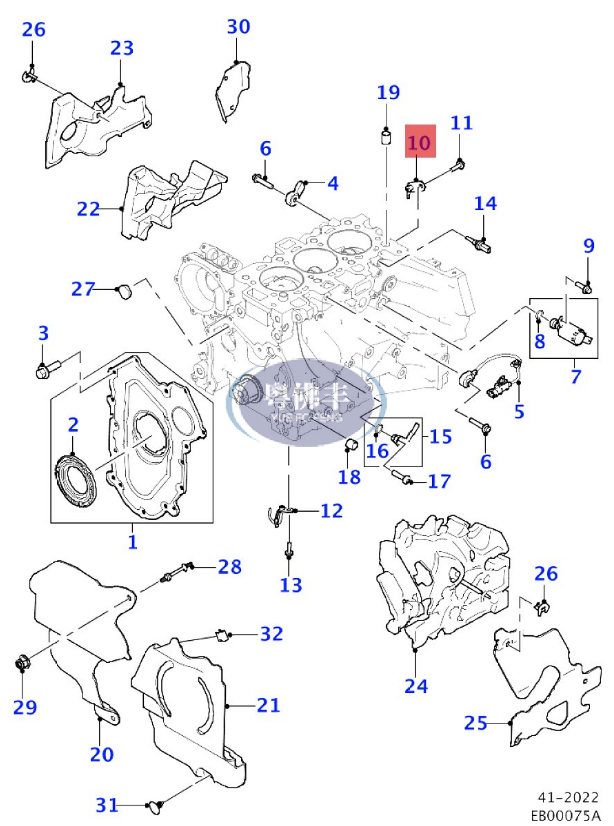

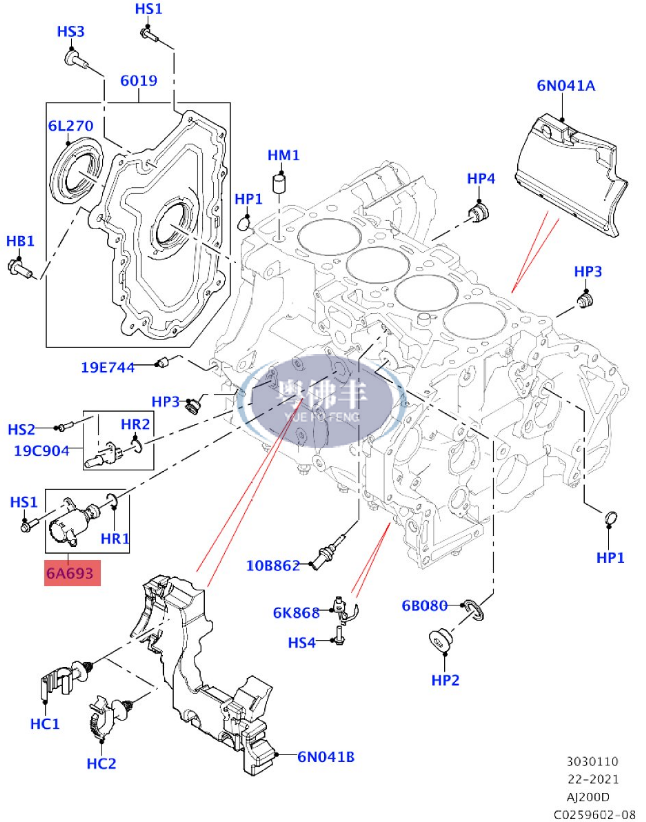

主要适配发动机：

• Ingenium 系列：

• 2.0L I4 涡轮增压（汽油 / 柴油）：AJ20D4、AJ20P4、PT204 等

• 3.0L I6 涡轮增压（汽油）：AJ20P6、PT306 等

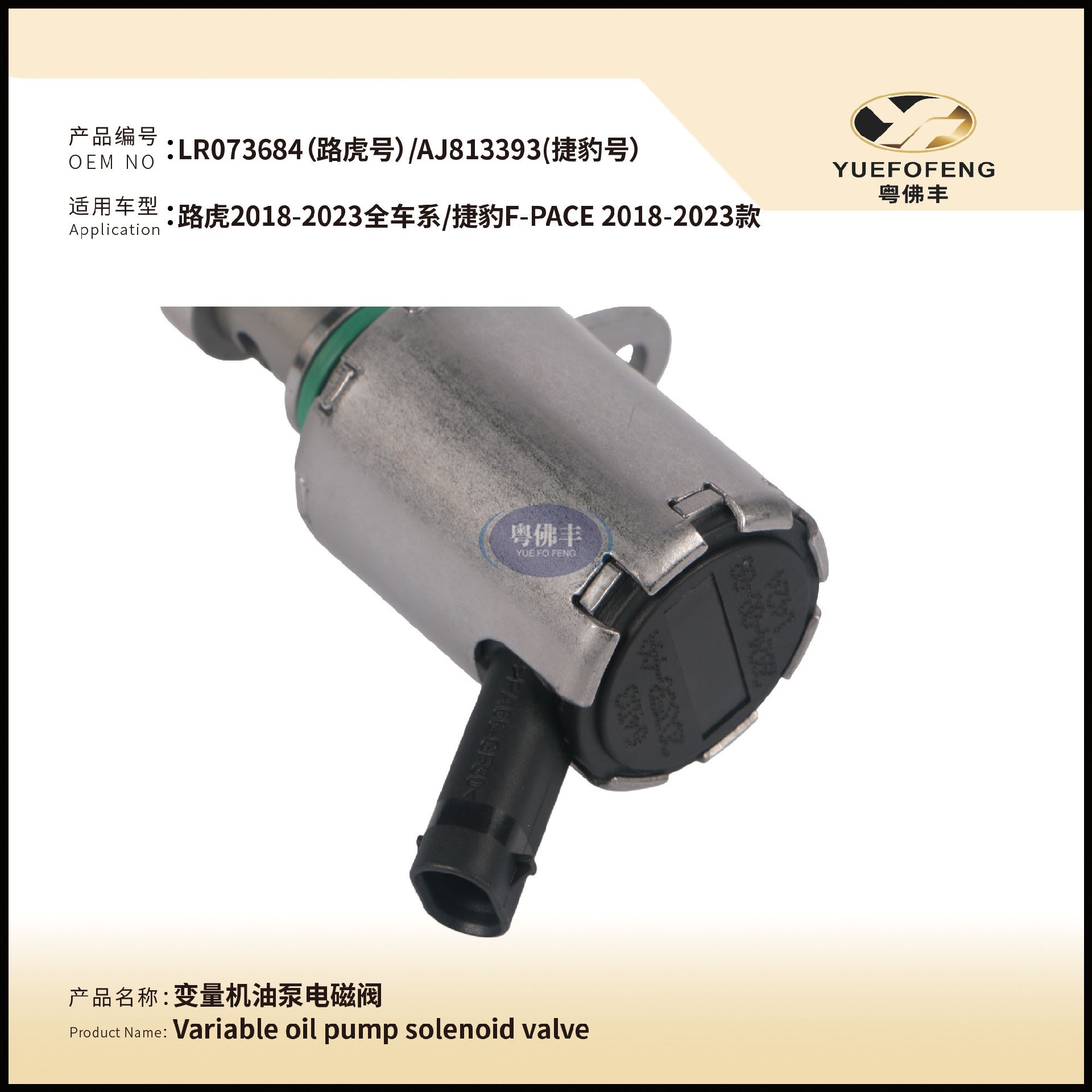

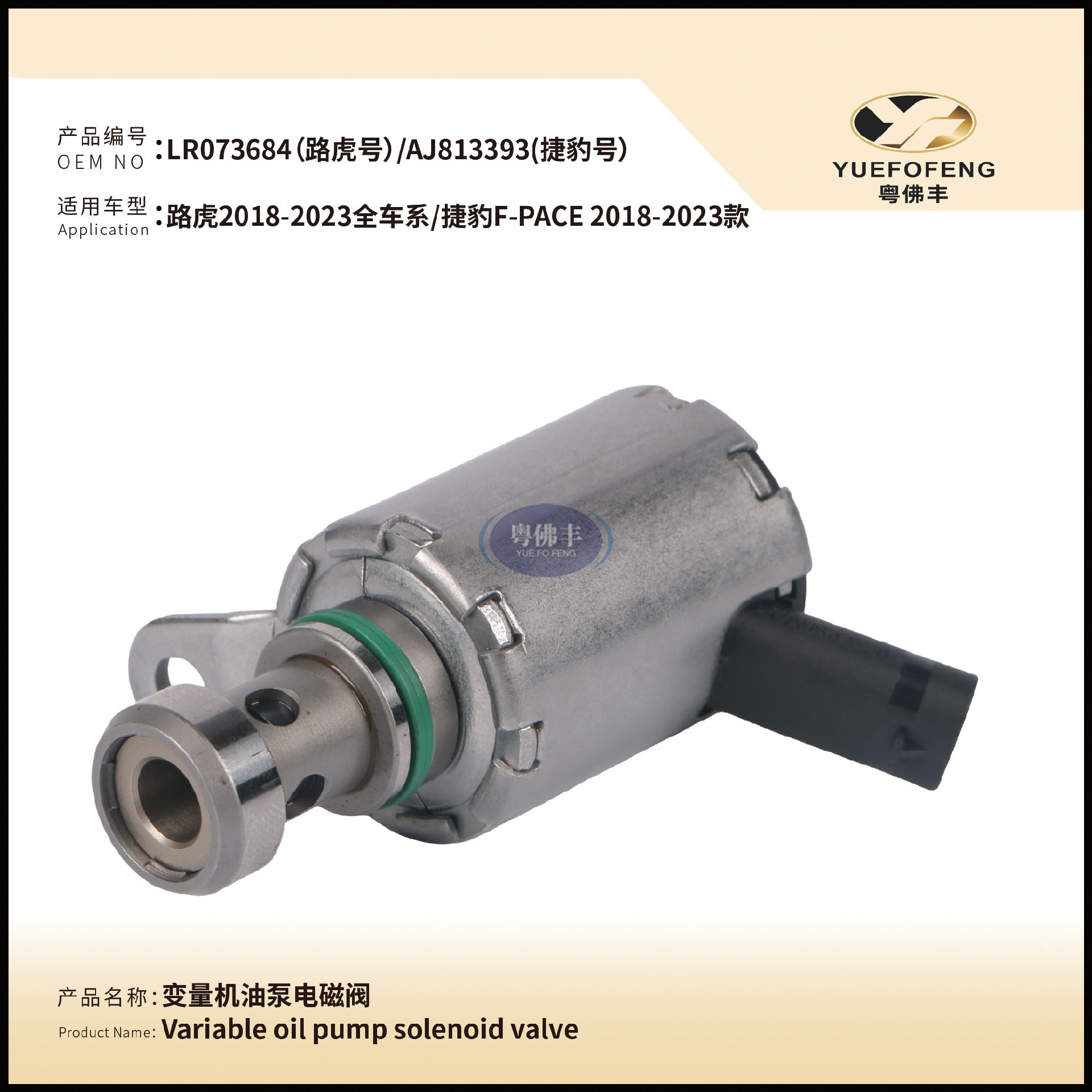

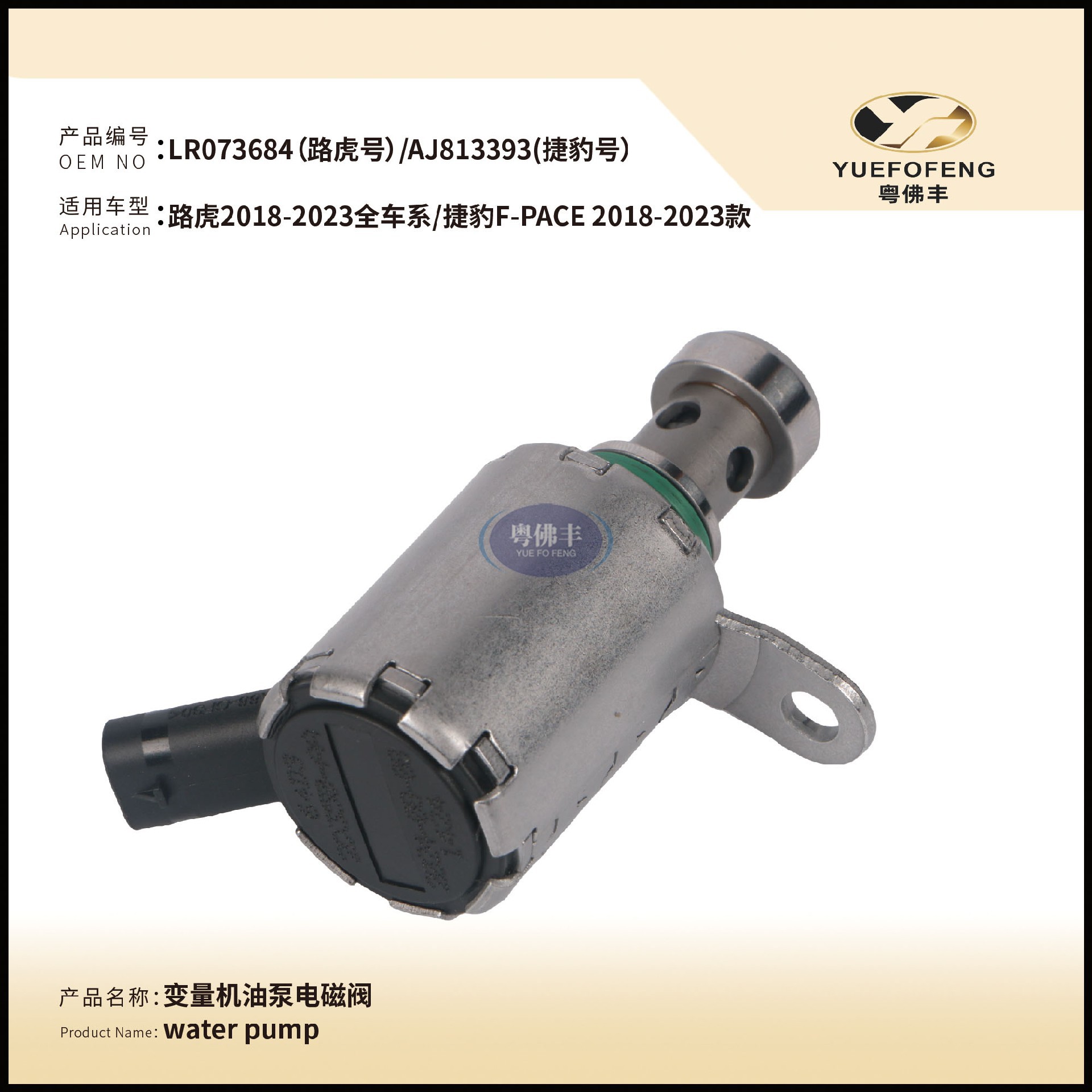

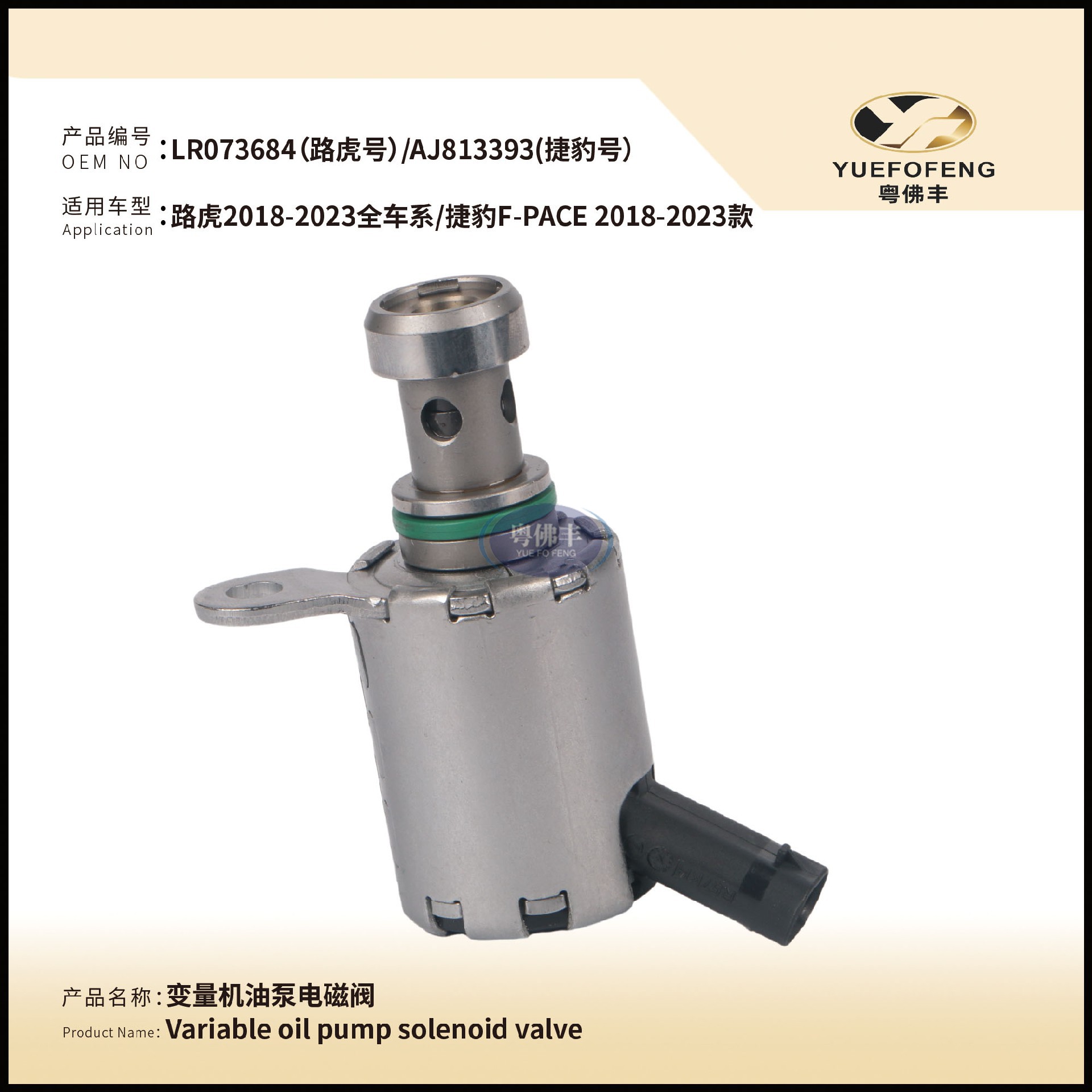

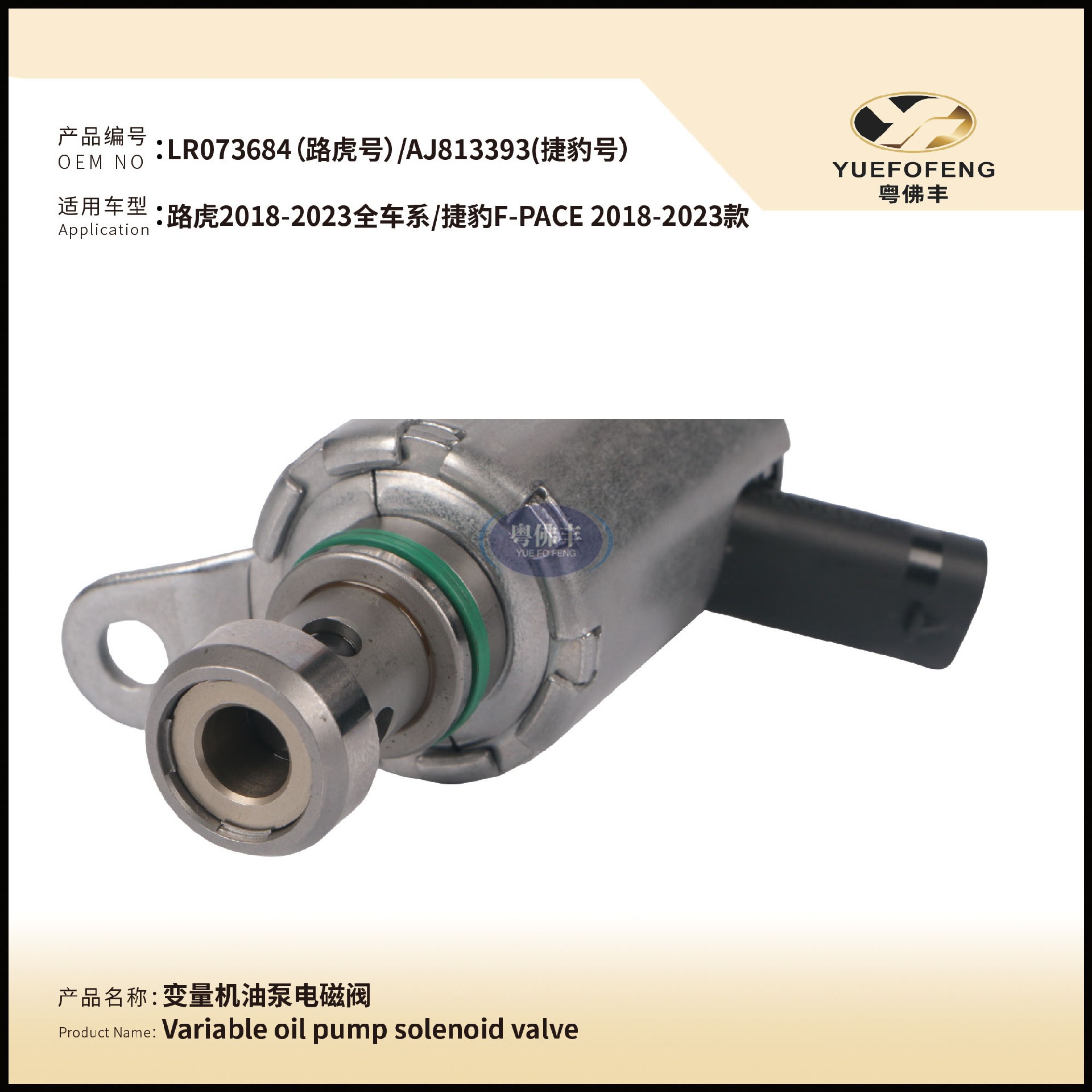

四、产品特征与结构分析

结构特点：

• 三层设计：电磁控制单元 + 阀体 + 连接接口

• 核心组件：

1. 电磁线圈：通电产生磁场，驱动阀芯动作

2. 柱塞 + 复位弹簧：将电磁力转换为机械运动，断电时复位

3. 旋转阀芯：控制机油通路的开启、关闭和流量大小

4. 密封组件：确保阀门在不同工况下的密封性

性能优势：

• 精确控温：根据发动机工况精确控制机油喷射量，维持活塞温度在最佳范围

• 节能设计：冷启动时关闭，加快发动机暖机，降低油耗

• 可靠性高：设计寿命≥150,000 公里，适应恶劣发动机舱环境

• 故障安全：断电状态默认关闭，防止机油过度消耗

五、工作原理详解

控制系统流程：

1. 温度监测：

• ECU 通过机油压力传感器和温度传感器实时监测发动机工况

• 计算最佳机油喷射量，输出相应占空比的 PWM 控制信号

2. 阀门控制逻辑：

• 冷启动阶段(≤85℃)：ECU 输出低占空比信号，阀门关闭，不进行活塞冷却，加快发动机暖机

• 正常工作温度(85-105℃)：阀门部分开启，按需喷射机油冷却活塞

• 高负荷 / 高温工况(≥105℃)：阀门全开，最大流量冷却，防止活塞过热

3. 流量调节机制：

• 通电时：电磁线圈产生磁场→柱塞克服弹簧力上移→打开机油通路→机油从喷嘴喷射到活塞底部

• 断电时：弹簧复位→阀芯关闭→停止机油喷射

• 占空比控制：ECU 通过调整信号占空比精确控制阀芯开启程度，实现流量精确调节

4. 活塞冷却协同：

• 机油从喷嘴高速喷射到活塞底部冷却腔，吸收热量后返回油底壳

• 有效降低活塞温度 (约 30-50℃)，防止热变形，延长活塞寿命

• 同时为活塞销提供润滑，减少摩擦损耗
