核心标识与功能定位

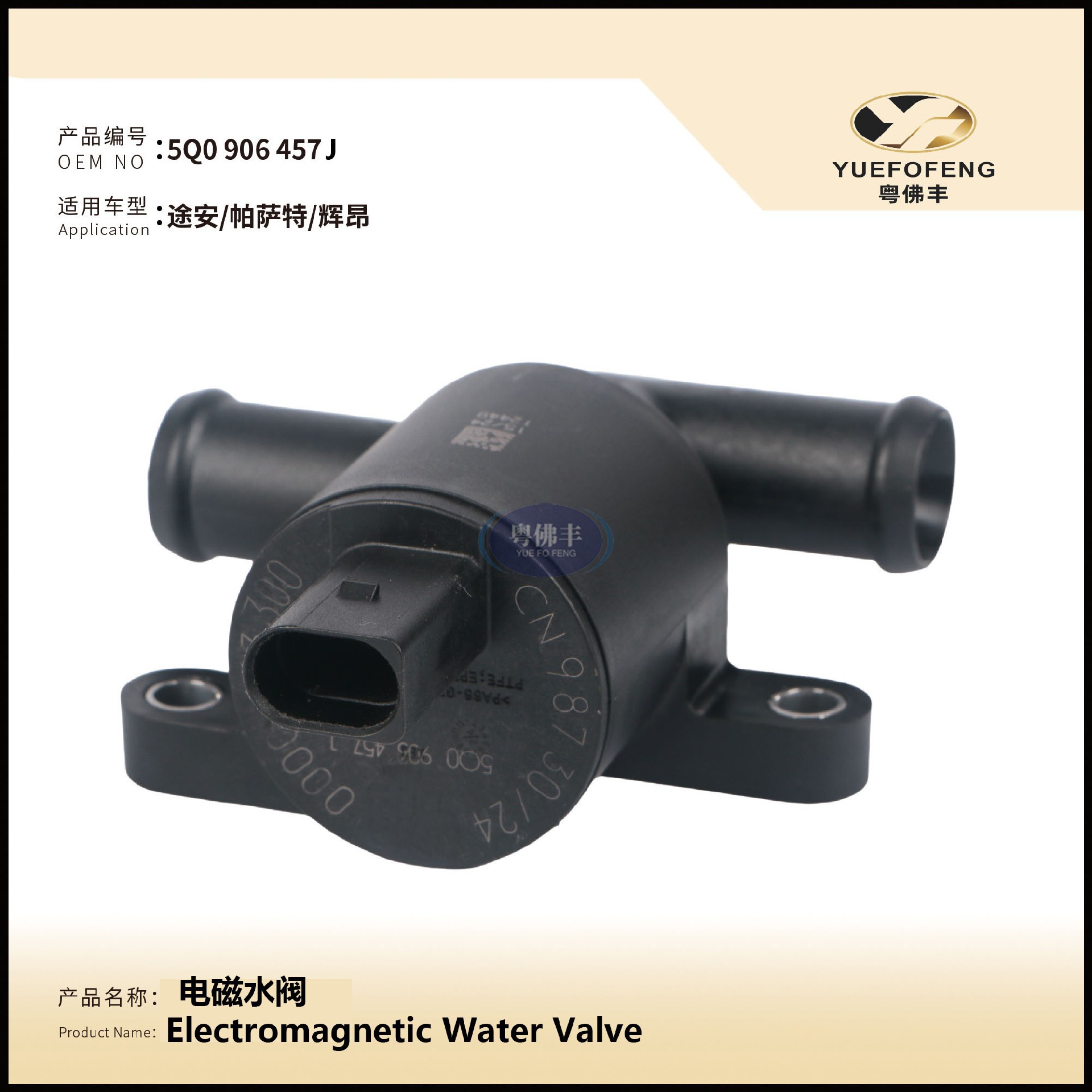

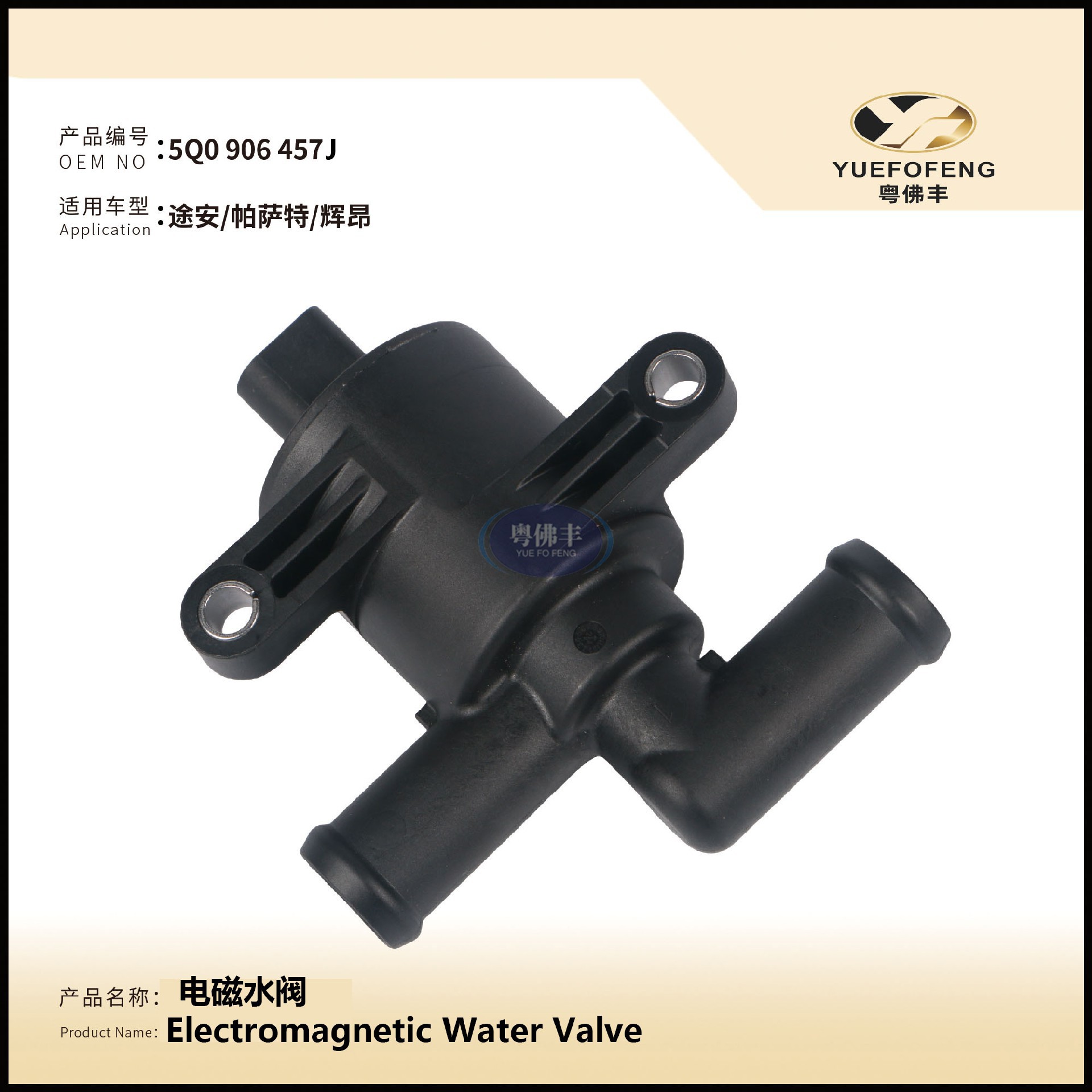

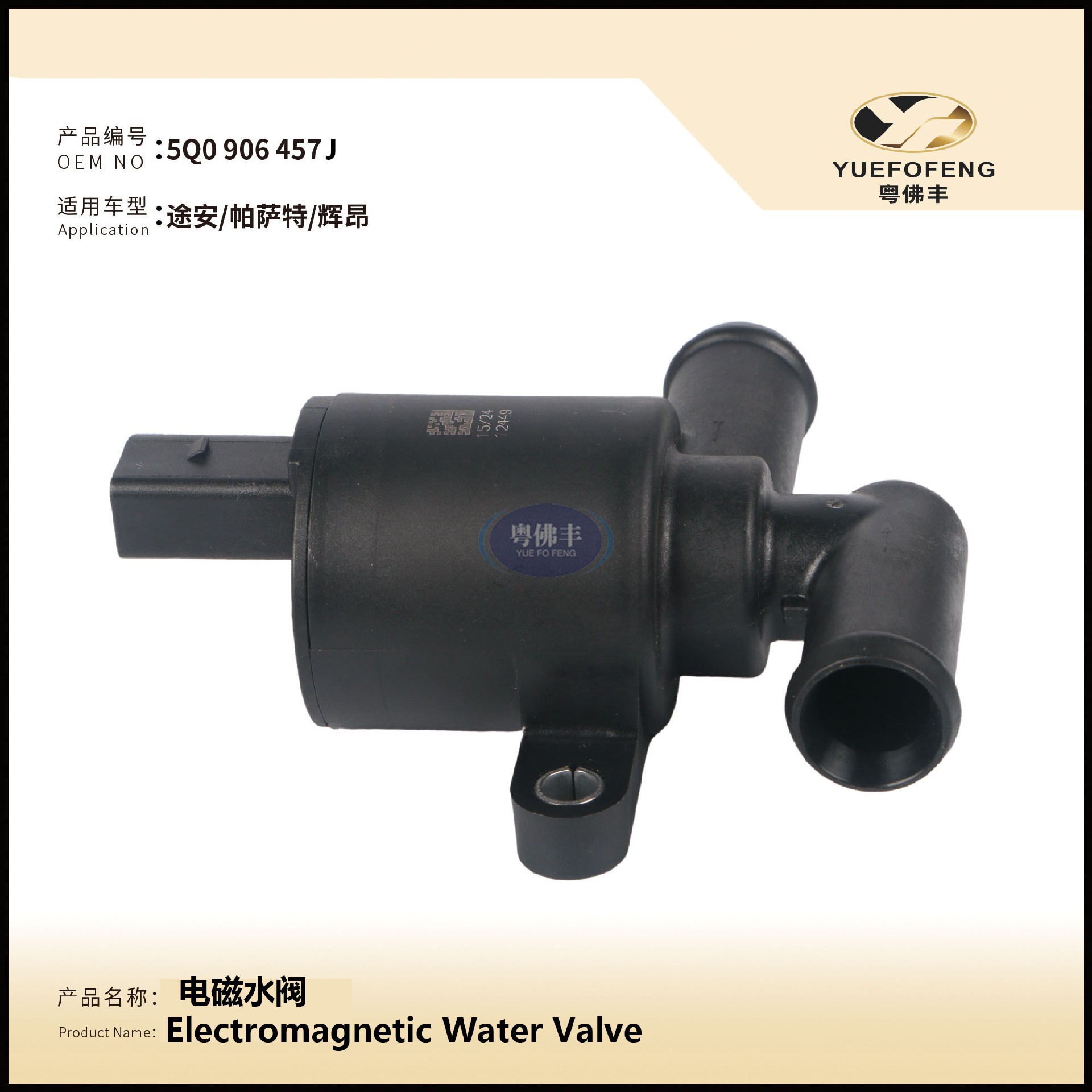

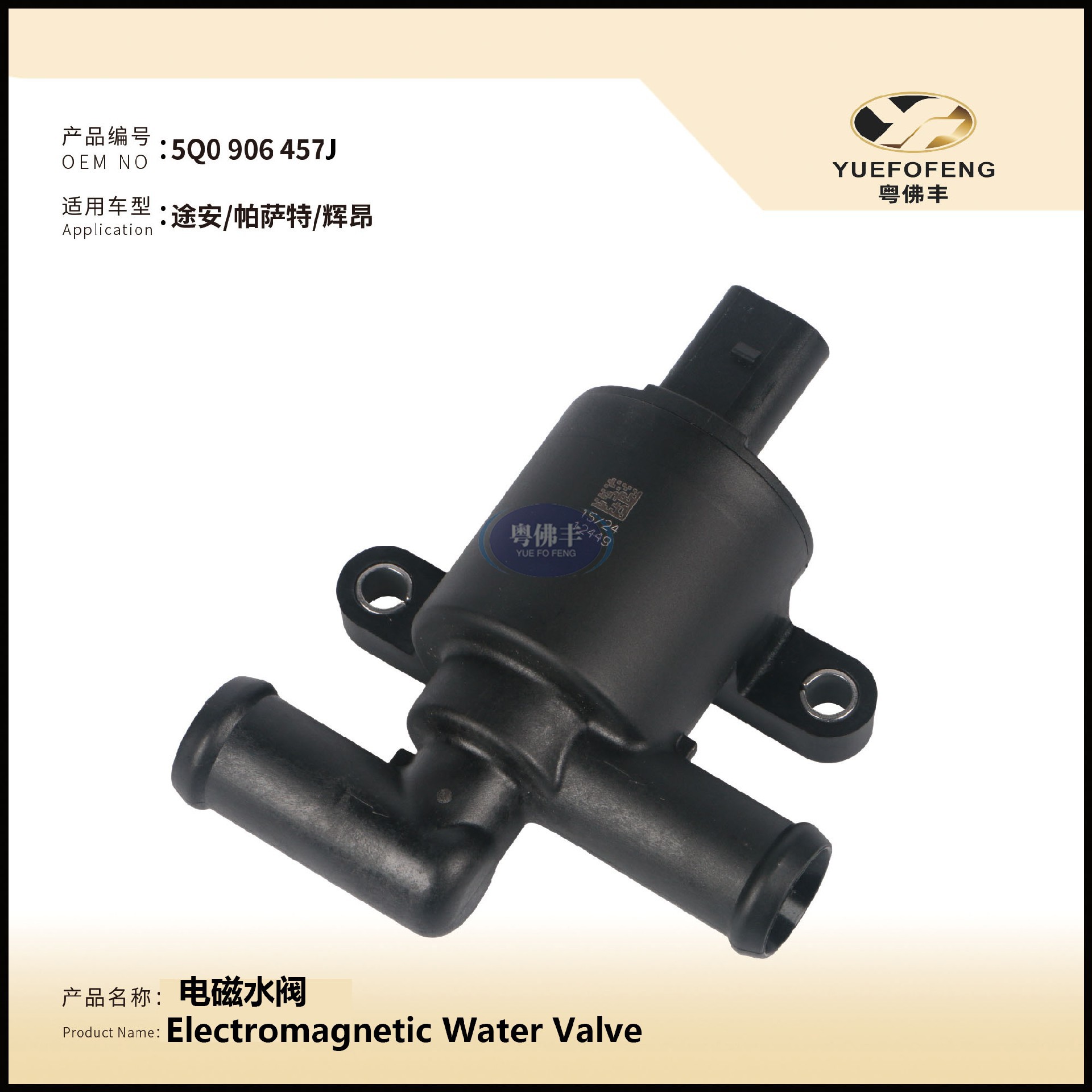

• OEM 编号：5Q0 906 457J (完整格式：5Q0906457J)

• 产品名称：暖风控制电磁阀 (Heater Control Valve)

• 功能定位：精确控制发动机冷却液流向暖风水箱，实现车内暖风系统温度调节，确保乘客舒适

• 控制方式：12V 直流电磁控制，ECU 通过 PWM 信号精确调节流量 (0-100%)

• 应用领域：大众集团 EA888 系列发动机车型的暖风系统，属于热管理系统关键组件

详细参数规格

产品应用与适配车型

主要适配发动机：

• EA888 系列：2.0T 涡轮增压发动机 (第三代)，应用于大众迈腾、途观 L、途昂、探岳、途岳等

• EA839 系列：部分 3.0T V6 发动机车型也有应用

适配车型一览：

• 大众 (VW)：迈腾 (B8)、途观 L、途昂、探岳、途岳、帕萨特 (B9)、高尔夫 GTI (7.5 代) 等

• 奥迪 (Audi)：A4L (B9)、A6L (C8)、A7、Q5L、Q7、S4、S5 等

• 斯柯达 (SKODA)：速派、柯迪亚克、明锐 (Octavia IV) 等

产品特征与结构分析

结构特点：

• 三层设计：电磁控制单元 + 阀体 + 连接接口

• 核心组件：

1. 电磁线圈：通电产生磁场，驱动阀芯动作

2. 柱塞 + 复位弹簧：将电磁力转换为机械运动，断电时复位

3. 旋转阀芯：控制冷却液通路的开启、关闭和流量大小

4. 密封组件：确保阀门在不同工况下的密封性

性能优势：

• 精确控温：通过 PWM 信号实现 0-100% 流量调节，精准控制暖风温度

• 节能设计：冷启动时限制冷却液流量，加快发动机暖机，降低油耗

• 可靠性高：设计寿命≥150,000 公里，适应恶劣发动机舱环境

• 故障安全：断电状态默认关闭，防止过度冷却

工作原理详解

控制系统流程：

1. 温度监测：

• ECU 通过 G62 (发动机出水温度传感器) 和 G83 (暖风水箱温度传感器) 实时监测温度

• 计算最佳冷却液流量，输出相应占空比的 PWM 控制信号

2. 阀门控制逻辑：

• 冷启动阶段(≤85℃)：ECU 输出低占空比信号，阀门开度小，仅少量冷却液进入暖风水箱，加快发动机暖机

• 正常工作温度(85-105℃)：阀门部分开启，精确控制流量，维持暖风温度稳定

• 高温工况(≥105℃)：阀门开度减小，防止暖风过热

3. 流量调节机制：

• 通电时：电磁线圈产生磁场→柱塞克服弹簧力上移→带动阀芯旋转→打开冷却液通路

• 断电时：弹簧复位→阀芯回到初始位置 (部分关闭状态)

• 占空比控制：ECU 通过调整信号占空比精确控制阀芯旋转角度，实现流量精确调节

4. 暖风系统协同：

• 当空调面板设定温度升高时，增加阀门开度，增大冷却液流量，提高暖风温度

• 当设定温度降低时，减小阀门开度，减少冷却液流量，降低暖风温度
