核心标识信息

• OEM 编号：06M 121 678F (完整：06M121678F)

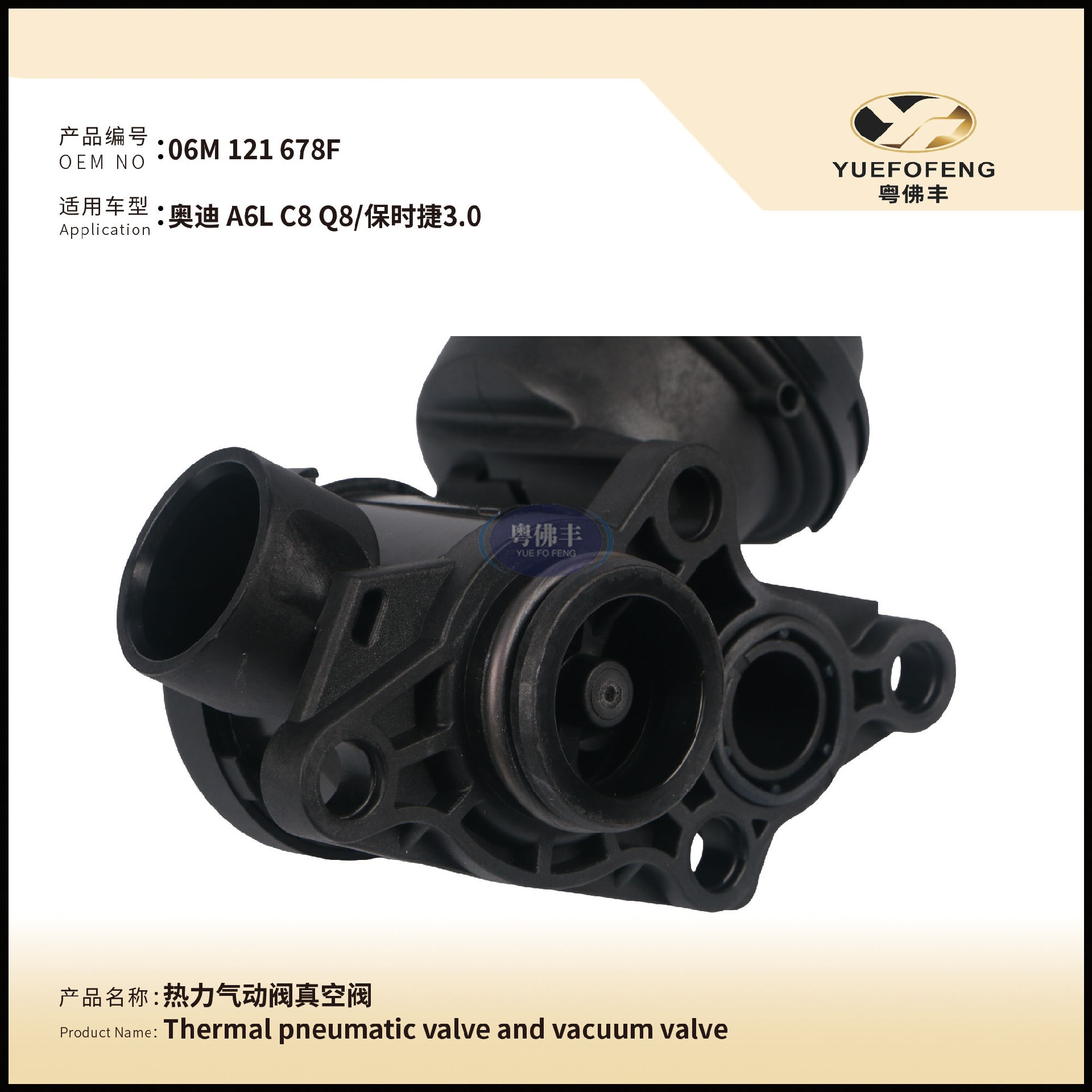

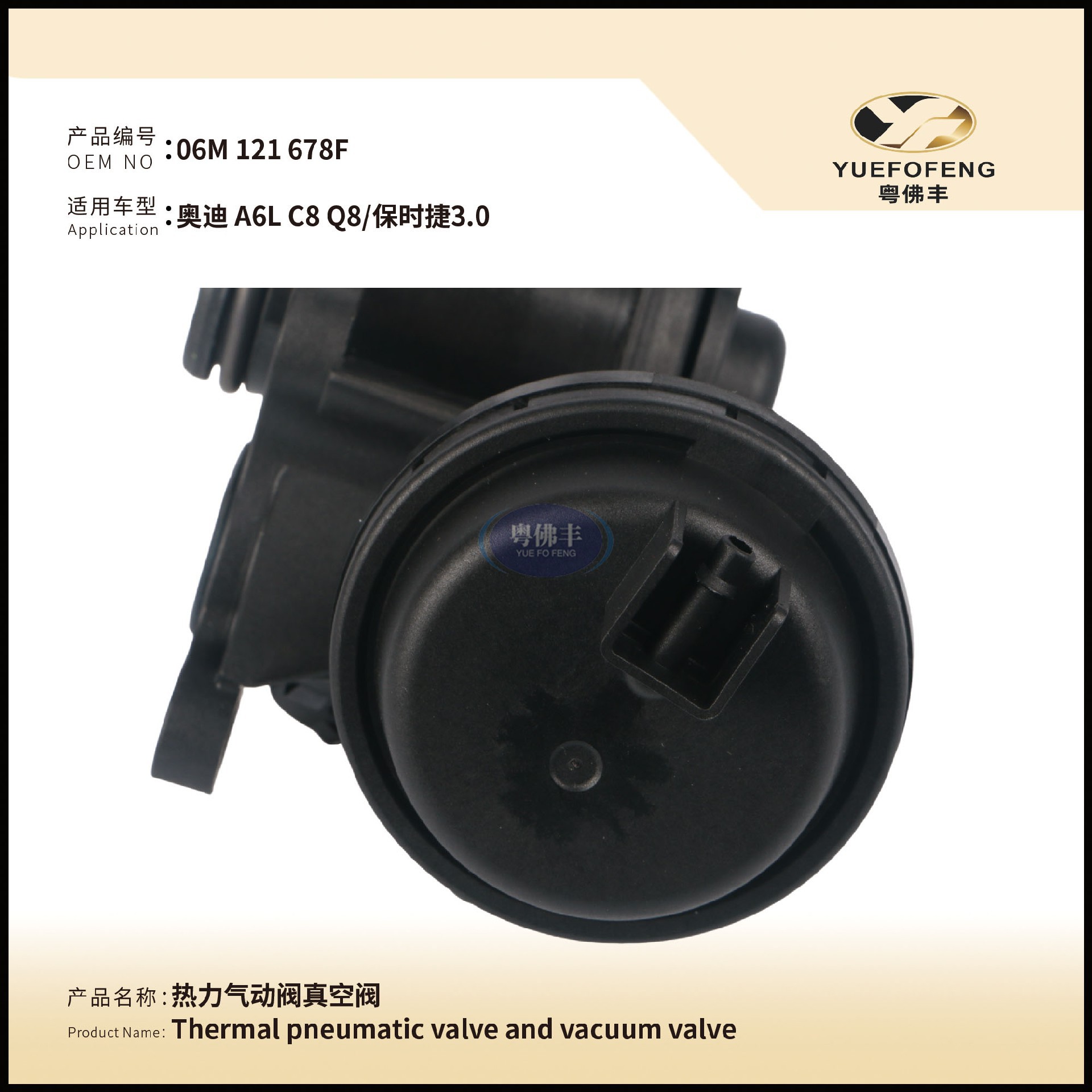

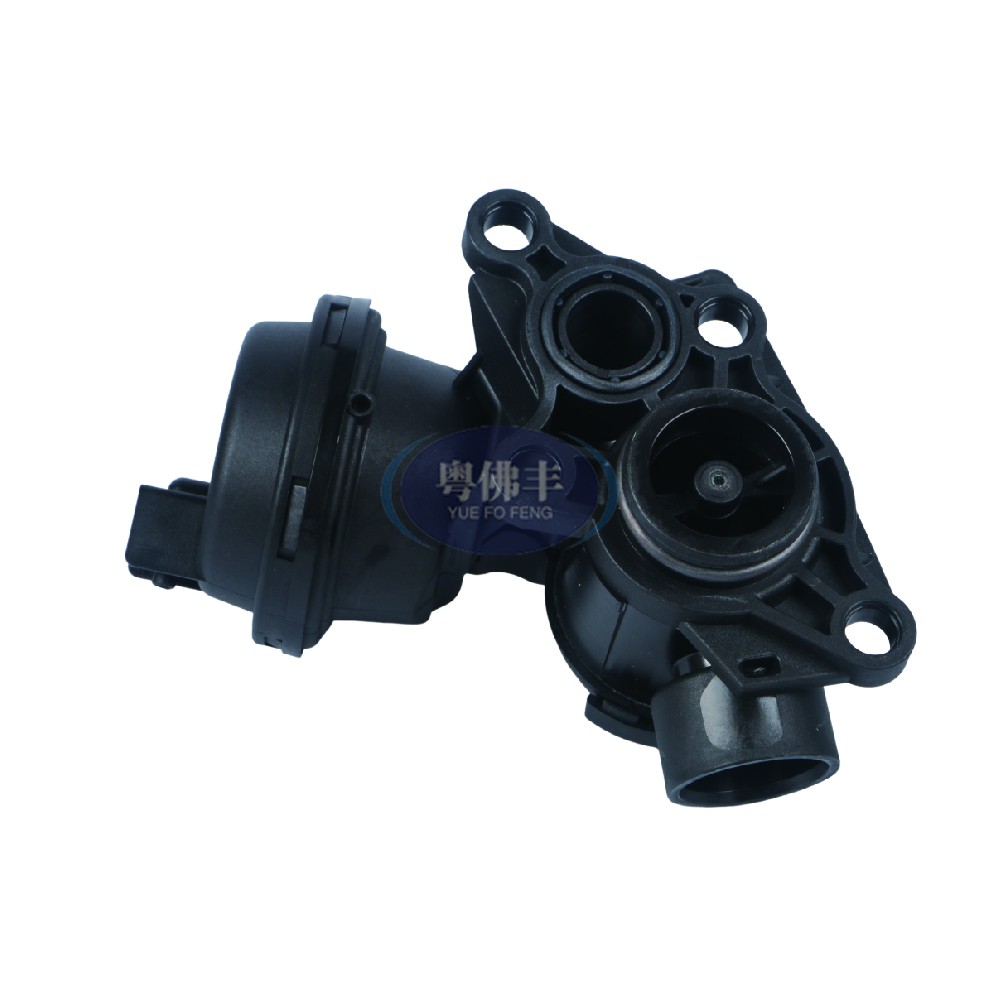

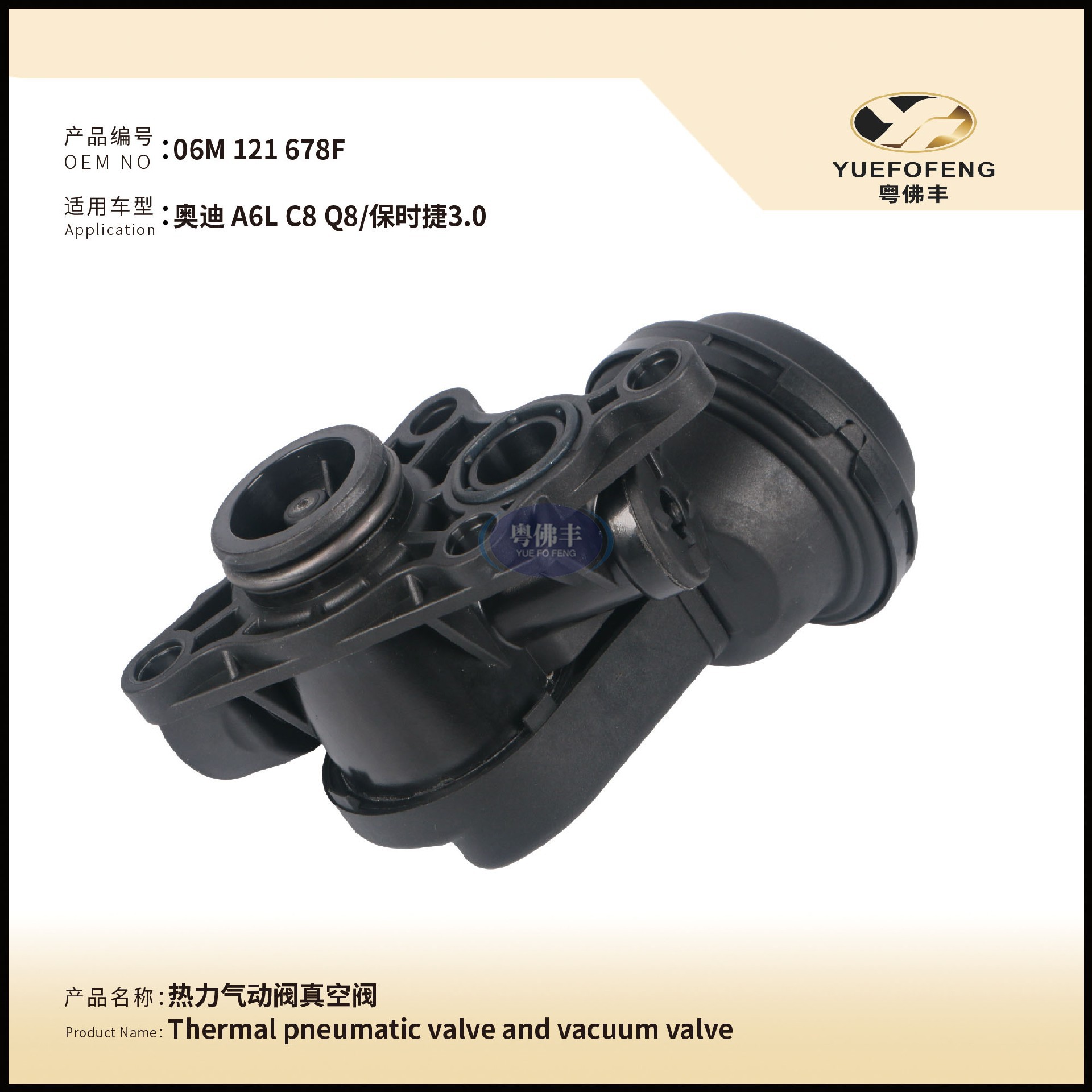

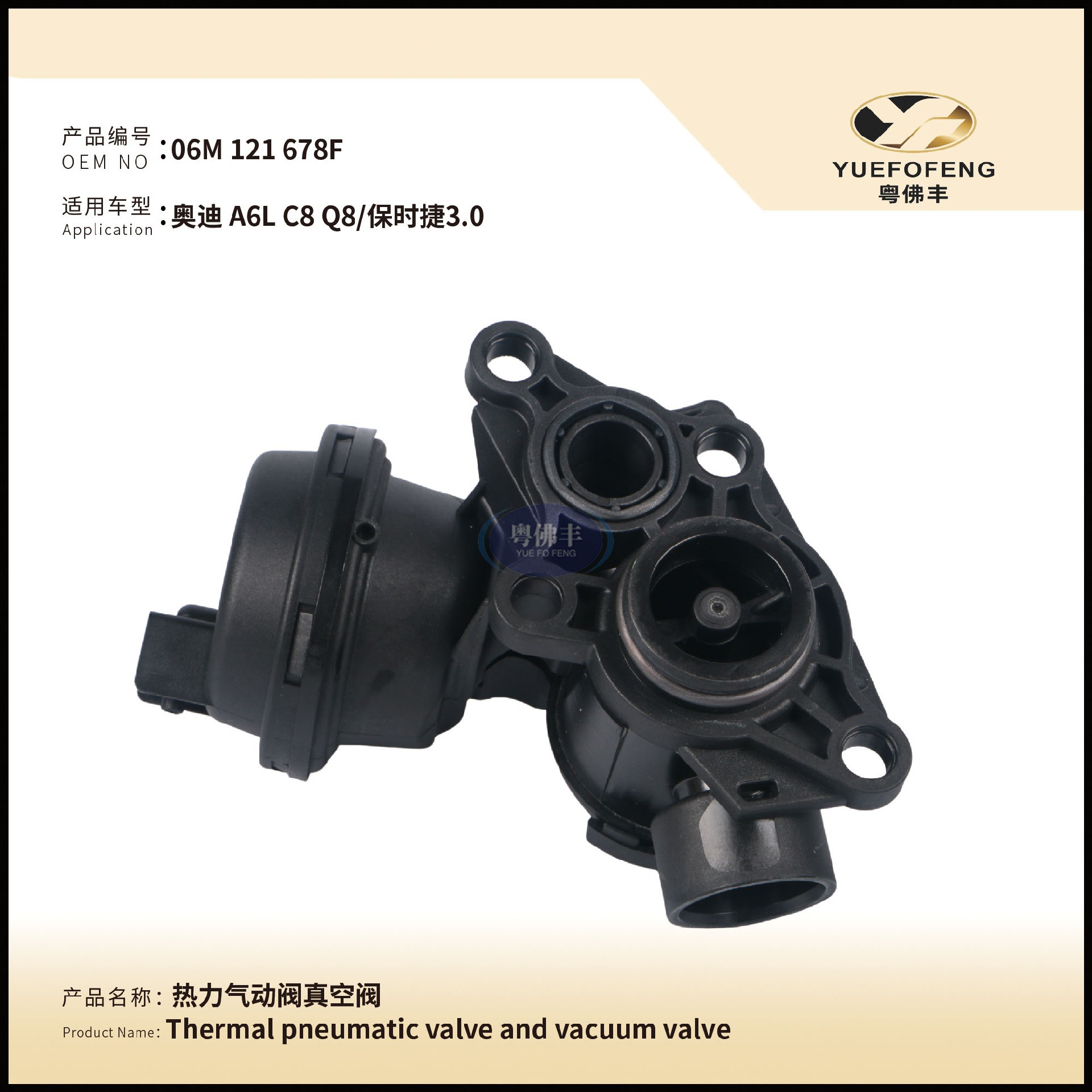

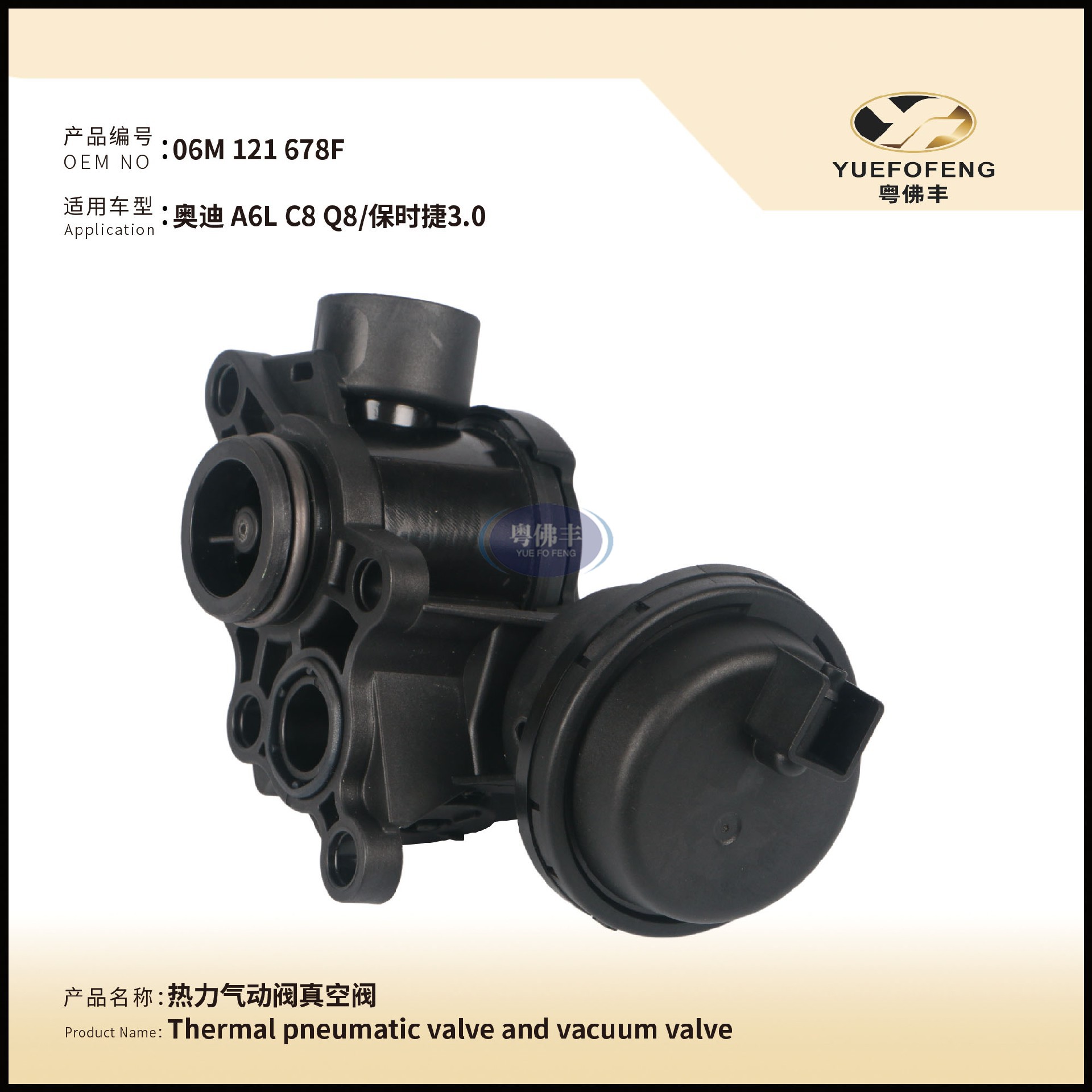

• 产品名称：热力气动阀 / 真空控制冷却液阀 (Thermo-Pneumatic Valve)

• 功能定位：EA839 发动机冷却系统中控制冷却液流向，优化发动机温度管理和暖风系统性能

• 应用范围：奥迪 A6/A7/A8/Q7/Q8/S4/S5/RS5、保时捷卡宴 / 帕拉梅拉 / 玛卡等搭载 EA839 系列发动机的车型

详细参数

产品应用

主要适配车型与发动机：

• 奥迪系列：

• A6L (C8)、A7、A8L (D5)、Q7、Q8 (2018-2024 年款)

• S4、S5、S6、S7、RS5 (3.0T/2.9T V6 发动机)

• 保时捷系列：

• 卡宴 (2018-2024)、帕拉梅拉 (2017-2024)、玛卡 (2019-2024)

• 核心适配发动机：

• EA839 系列 3.0T V6 涡轮增压发动机 (如 CXT/CXTA/CSZ/CSZA)

• EA839 系列 2.9T V6 双涡轮增压发动机 (如 DGP/DGPA)

产品特征

结构特点：

• 三层设计：阀体 + 真空执行器 + 电气控制单元

• 内部核心：真空膜片 + 阀芯 + 复位弹簧 + 密封组件

• 接口布局：

• 上部：2 针电气插头 (连接 ECU) 和真空接口 (连接 N489 电磁阀)

• 侧面：三个水管接口 (分别连接缸体、缸盖和暖风水箱)

性能特点：

• 精确控温：根据发动机负荷和温度自动调节冷却液流量，确保最佳工作温度 (90-95℃)

• 快速响应：真空驱动响应时间 < 0.5 秒，比传统机械节温器快 4 倍

• 节能设计：冷启动时关闭大循环，加快暖机，降低油耗 10-15%

• 多重保护：内置温度保险丝，防止系统过热损坏

工作原理

真空控制系统：

EA839 发动机冷却系统采用双回路设计，06M121678F 作为关键切换阀：

1. 信号输入：

• ECU 通过 G62 (发动机出水温度传感器) 和 G694 (温度调节传感器) 监测温度

• 根据预设温度值 (通常 90℃) 计算最佳流量，向 N489 真空电磁阀发出 PWM 信号

2. 真空驱动机制：

• 无真空：弹簧推动阀芯关闭，冷却液仅在缸体小循环，加快暖机

• 部分真空：膜片克服部分弹簧力，阀芯部分开启，部分冷却液进入缸盖

• 全真空：膜片完全克服弹簧力，阀芯全开，大循环导通，强化散热

3. 冷却液流向控制：

• 冷启动状态(≤85℃)：阀门关闭缸盖通路，冷却液只在缸体循环，快速提升水温

• 正常工作温度(85-105℃)：阀门部分开启，部分冷却液流向缸盖和暖风水箱

• 高温状态(≥105℃)：阀门全开，全部冷却液参与大循环，增强散热

4. 暖风系统协同：

• 当空调开启暖风时，阀门增加流向暖风水箱的冷却液流量，提高制热效率
