适用车型
宝马路虎转换水阀

宝马BMW

2系 F45 ACTIVE TOURER 225XE
2系 F45 ACTIVE TOURER LCI
3系 F30LCI, 3系G20
5系F07 GT, 5系F07 GT LCI ,5系F10, 5系F10 LCI , 5系 F11, 5系 F11 LCI ,5系 F18, 5系 F18 LCI , 5系 G30 , 5系 G31, 5系 G38
6系 F06 GRAN COUPE/LCI ,6系 F12/LCI, 6系F13/FCI, 6系G32 GT,
7系 F01/LCI,F02/LCI, 7系F04 HYBRID, G11/LCI,G12/LCI,
8系G14, G15,G16 GRAN COUPE
F39, F48LCI,G01LCI,G02LCI,G20大型豪华轿车LCI,
G21旅行车/CLI,G30LCI,G31旅行车LCI, G32 GT LCI,
X1 F49/LCI, X3 F25, X3 G01, X4 F26,G02, X5 G05, X6 G06,


内容详情

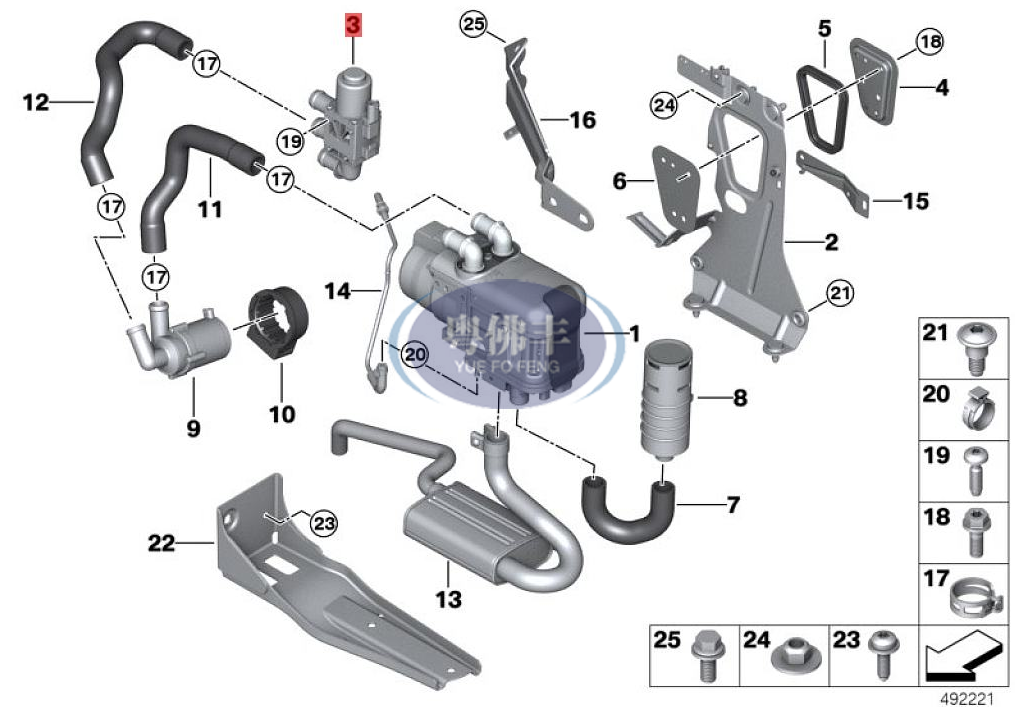

.png

核心标识信息

  • OEM 编号:64119147347 (完整格式:64-11-9-147-347)

  • 产品名称:宝马原厂暖风水阀 / 加热系统控制阀 (Heater Control Valve)

  • 功能定位:控制发动机冷却液流向暖风水箱,调节车内暖风系统温度

  • 替代编号:9147347, 9153079 (部分平台通用)

详细参数

参数项参数值说明
工作电压12V DC (车载标准电压)电磁阀线圈驱动电压
接口类型2 针电气插头 (刀片式)female 型连接器,带防水防尘设计
阀体材质工程塑料 + 金属复合结构耐高温 (120℃)、耐高压 (10bar)
密封方式O 型密封圈 (耐高温氟橡胶)确保水路系统密封性
控制方式电磁控制 + 机械阀芯ECU 通过 PWM 信号控制流量
重量约 0.2kg轻量化设计,减少发动机负担
安装位置发动机冷却系统与暖风水箱之间通常位于发动机舱内防火墙附近

产品应用

主要适配宝马车型:

  • 5 系:F07 (GT)、F10/F18 (2010-2017 年款)

  • 6 系:F06/F12/F13 (2011-2017 年款)

  • 7 系:F01/F02 (2009-2015 年款)

  • X 系列:X5 (F15)、X6 (F16)(2014-2018 年款)

  • 其他:F30 (3 系)、F45 (1 系 GT)、G30/G32 (新 5 系 / 6 系) 等

路虎品牌关联:

  • 路虎揽胜 / 发现系列同样配备功能类似的暖水阀

  • 路虎暖水阀与宝马暖水阀在结构和工作原理上高度相似

  • 市场上有兼容宝马和路虎的通用型暖水阀配件

产品特征

结构特点:

  • 主体设计:一体化注塑成型阀体,内置电磁线圈和阀芯组件

  • 内部结构:电磁线圈 + 柱塞 + 旋转阀芯 + 回位弹簧 + 密封组件

  • 连接方式:两端带标准水管接口 (通常为 22mm 内径),适配标准冷却系统软管

  • 电气连接:带防错插设计的 2 针插头,确保电路连接正确

性能优势:

  • 精确控温:通过 PWM 信号实现 0-100% 流量调节,满足车内不同区域温度需求

  • 快速响应:接收到信号后≤0.5 秒内完成阀芯位置调整

  • 可靠性高:设计寿命≥100,000 公里,耐恶劣发动机舱环境

  • 适配性强:适用于宝马多种车型平台,减少备件种类

工作原理

  1. 信号接收:ECU 根据车内温度设定值与实际温度差值计算最佳冷却液流量,发送 PWM 信号至电磁阀

  2. 阀芯控制

    • 通电时:电磁线圈产生磁场,柱塞克服弹簧力带动阀芯旋转

    • 断电时:弹簧复位,阀芯回到初始位置 (通常为关闭 / 低流量状态)

  3. 流量调节

    • 全关状态:阀芯阻断冷却液通路,无暖风

    • 部分开启:阀芯旋转一定角度,部分冷却液流入暖风水箱,提供部分暖风

    • 全开状态:阀芯完全打开,最大流量冷却液进入暖风水箱,提供最强暖风

  4. 温度控制:通过改变阀芯开度精确控制流入暖风水箱的热水量,实现车内温度精确调节
