内容详情



核心标识信息

  • OEM 编号:06L 109 259(完整:06L109259)

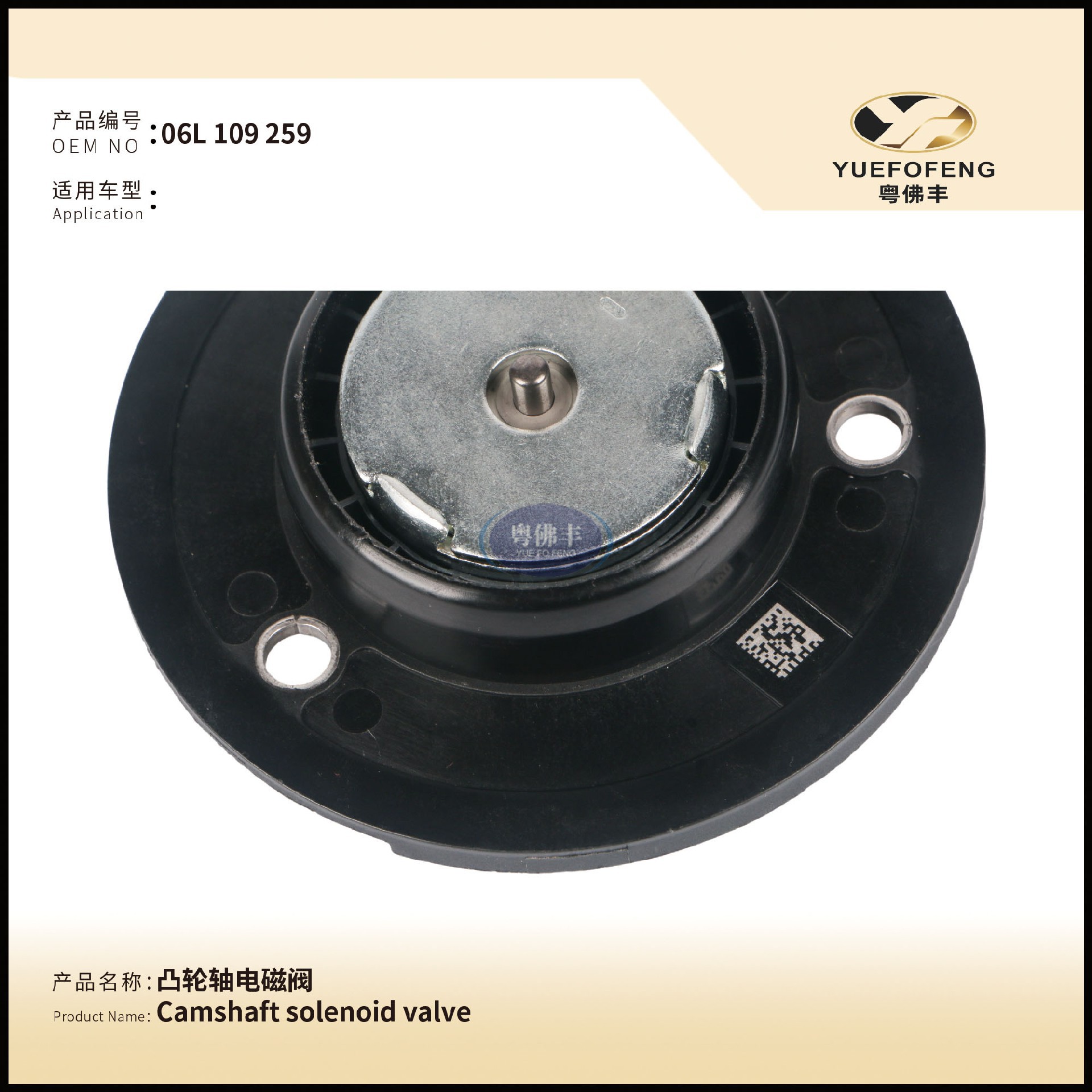

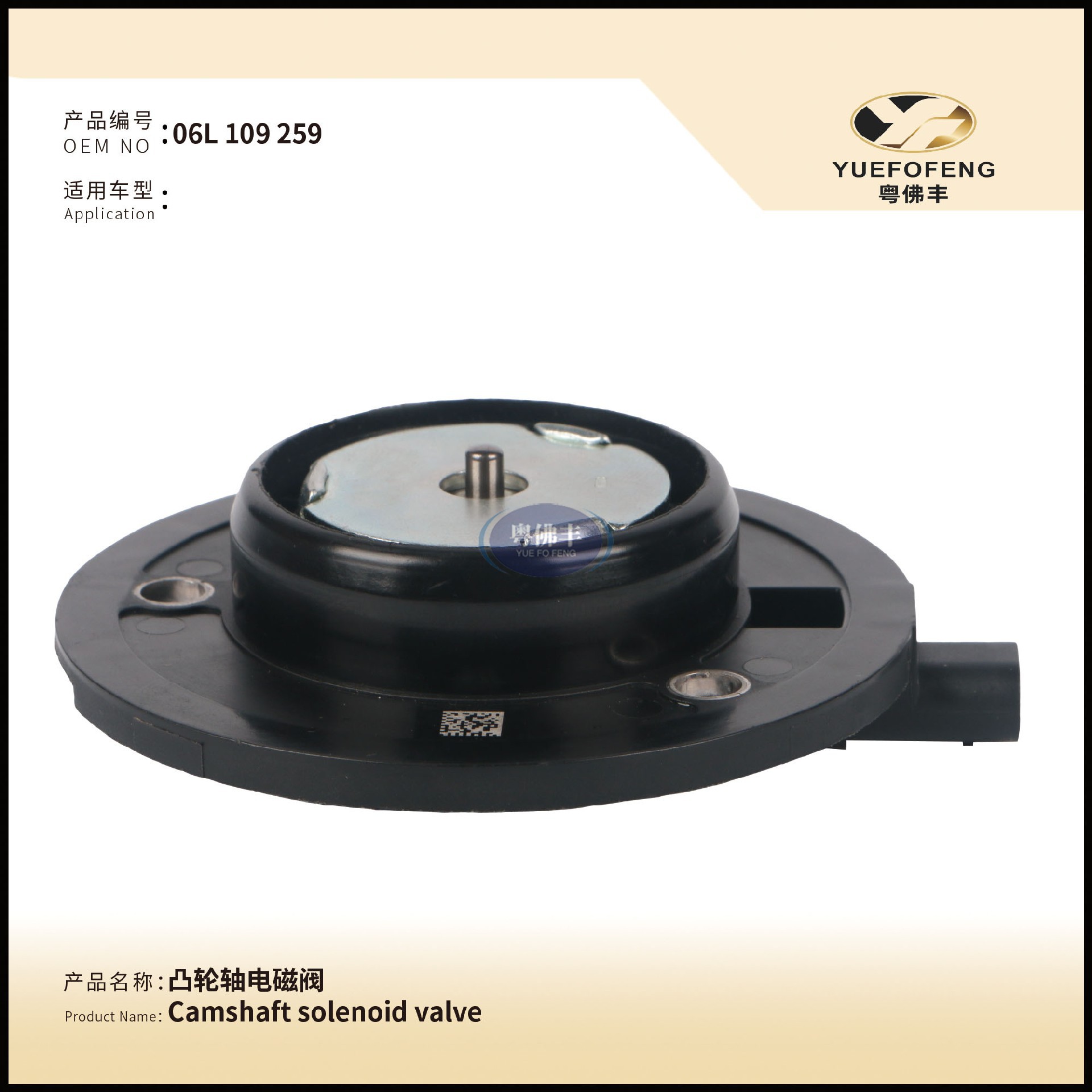

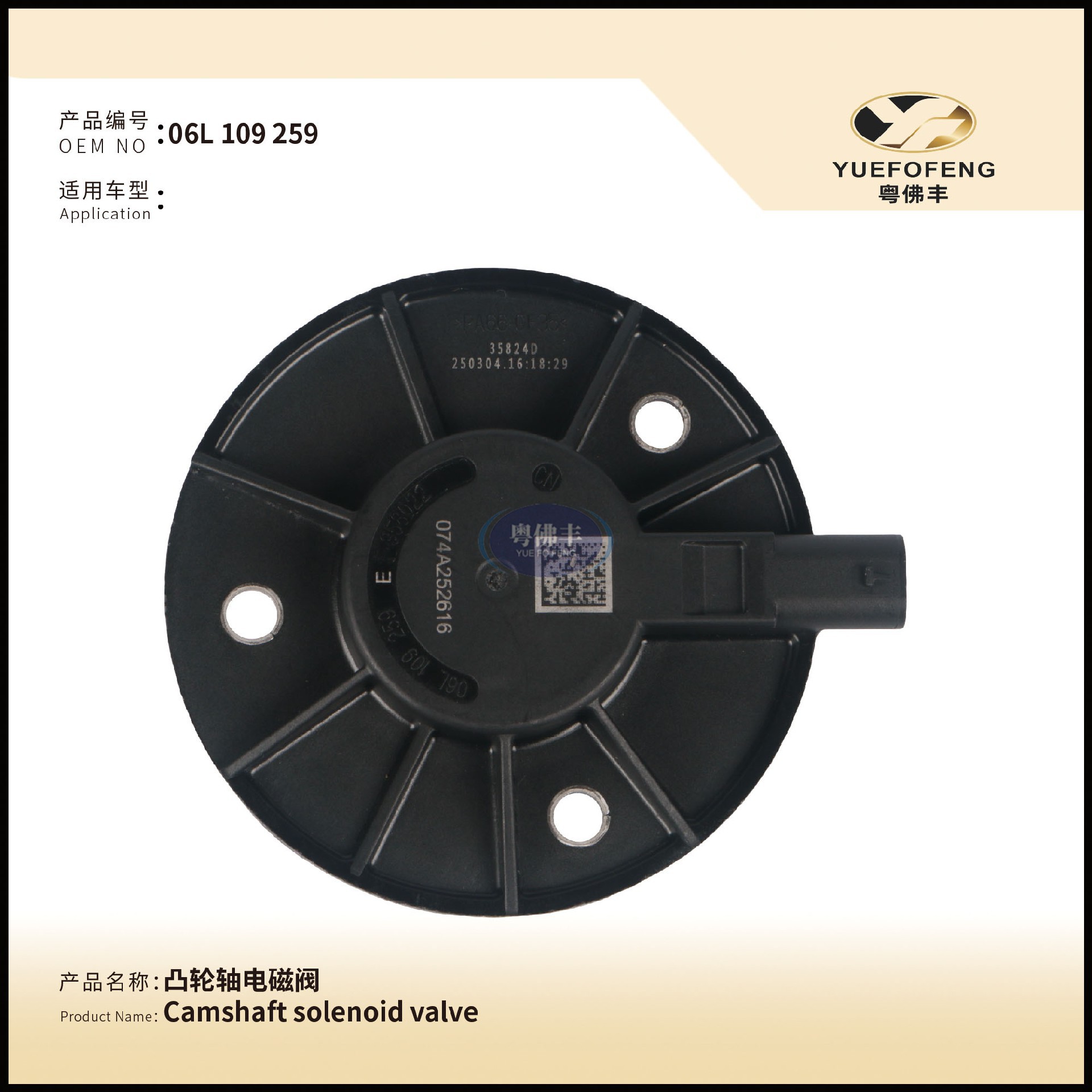

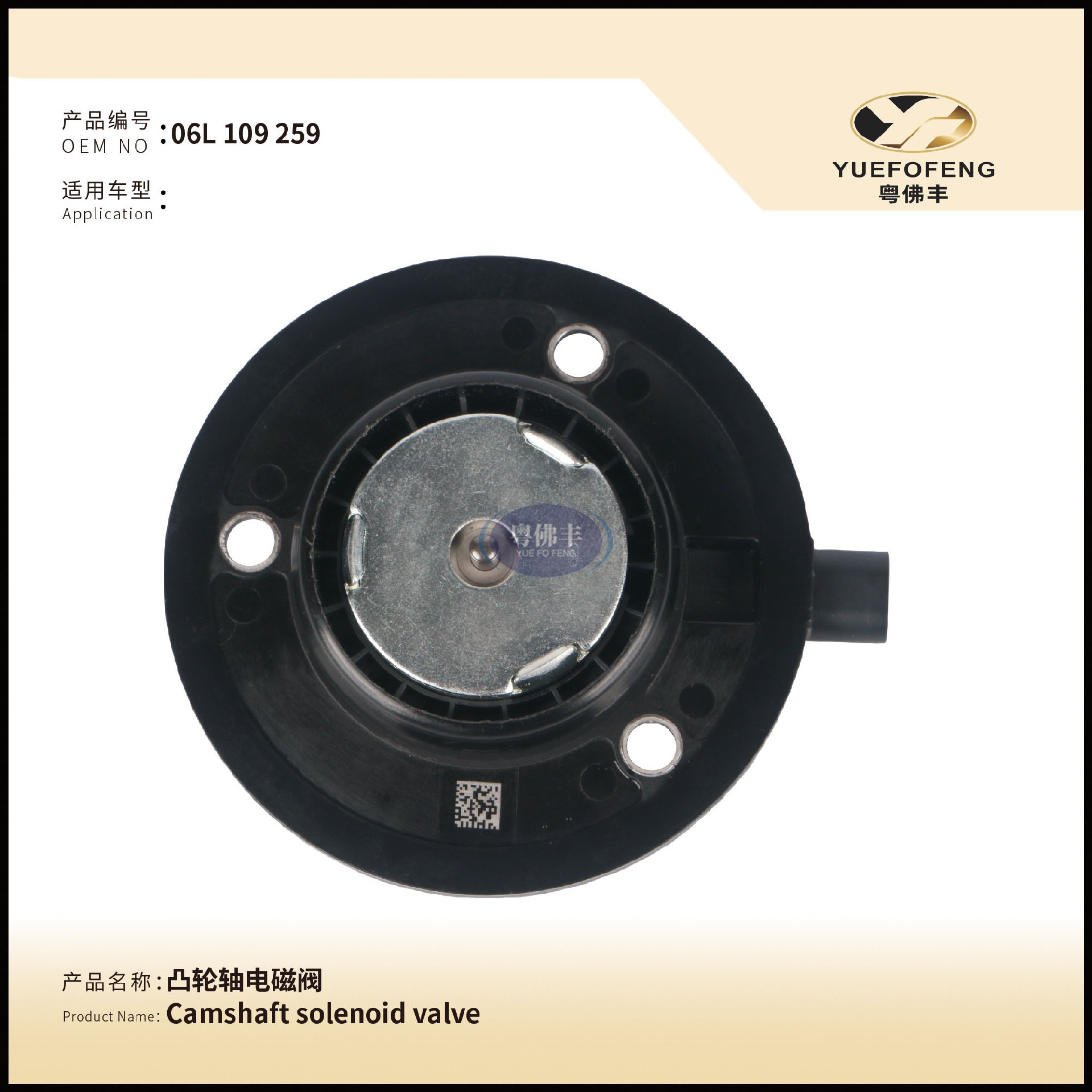

  • 产品名称:可变气门正时 (VVT) 调节电磁阀 / 凸轮轴相位控制电磁阀

  • 功能定位:控制发动机进排气凸轮轴相位,优化气门开启时机,提升动力输出与燃油效率

  • 版本系列:06L109259A、06L109259D(主流)、06L109259C 等变体

详细参数

参数项参数值说明
工作电压12V DC车载标准电压
接口类型2 针电气插头(刀片式)female 型连接器,带防水防尘设计
工作方式电控 + 液压驱动ECU 通过 PWM 信号控制滑阀位置,调节机油流向
响应时间≤0.5s接收到信号至完成相位调整
工作压力0.3-0.8MPa适配发动机机油系统压力
工作温度-40℃~125℃适应发动机舱极端环境
防护等级IP6K9K防尘防水,适应油污环境
重量约 0.12kg轻量化设计
安装扭矩20Nm固定螺栓拧紧力矩
滤网规格内置精密滤网防止机油杂质进入,避免卡滞

产品应用

主要适配车型:

  • 大众系列

    • Golf Mk5/Mk6/Mk7(含 GTI/R 系列)

    • Jetta / 速腾(2009-2016 年款)

    • Passat/B7(2010-2015 年款)

    • CC(2009-2016 年款)

    • Tiguan / 途观(2009-2017 年款)

  • 奥迪系列

    • A3(8P/8V,2005-2015 年款)

    • A4/A4L(B8,2008-2015 年款)

    • A5(8T,2008-2015 年款)

    • A6/A6L(C7,2011-2015 年款)

    • Q3(8U,2011-2015 年款)

    • Q5(8R,2008-2016 年款)

    • S3/RS3(8V,2012-2017 年款)

  • 其他品牌

    • SEAT Leon/Cupra(2012-2017 年款)

    • Skoda Octavia/Superb(2013-2017 年款)

适配发动机型号:

  • EA888 系列(最主要适配):

    • GEN2(CBFA、CCTA、CCZA 等):2009-2014 年款

    • GEN3(CYNB、CYND 等):2014-2018 年款

    • 1.8T/2.0T 直列四缸涡轮增压

  • EA113 系列:部分早期 2.0L 自然吸气发动机(2005-2010 年款)

产品特征

结构特点:

  • 主体材质:铝合金壳体 + 耐高温密封橡胶

  • 内部结构:电磁线圈 + 柱塞 + 滑阀 + 回位弹簧 + 精密滤网

  • O 型密封圈:绿色耐高温氟橡胶,确保机油系统密封性

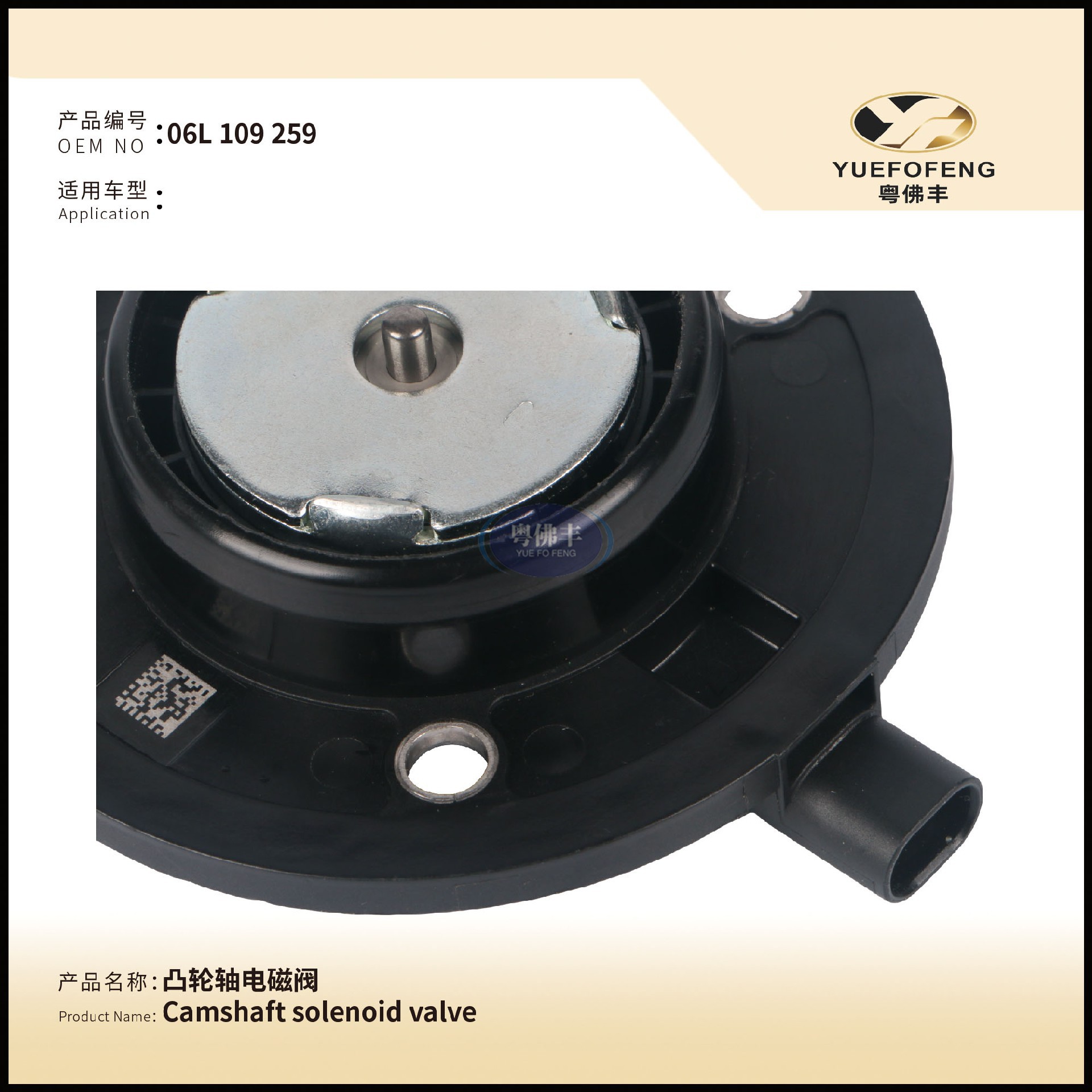

  • 电气接口:带防错插设计,确保连接正确

版本区别:

  • 06L109259A:早期版本(2009-2014 年),适用于特定发动机代码(CBFA/CCTA 等)

  • 06L109259D:升级版(2014 年后),兼容性更强,可替代部分 A/C 版本

  • 06L109259C:特殊版本,适用于特定车型 / 市场

工作原理

作为 VVT 系统核心组件,通过以下方式工作:

  1. 信号接收:ECU 根据发动机工况(转速、负荷、温度等)计算最佳气门正时,发送 PWM 信号至电磁阀

  2. 阀芯控制

    • 通电时:电磁线圈产生磁场,柱塞克服弹簧力移动

    • 断电时:弹簧复位,柱塞回到初始位置

  3. 油路调节(三位四通阀原理):

    • 气门提前:柱塞移动打开主油道与 "提前腔" 通道,机油推动调节器转子使凸轮轴提前旋转

    • 气门延迟:柱塞移动打开主油道与 "延迟腔" 通道,机油推动转子使凸轮轴延迟旋转

    • 相位保持:柱塞居中,关闭所有通道,保持当前气门相位

  4. 反馈控制:系统通过凸轮轴位置传感器监测实际相位,与目标值比较并实时调整
