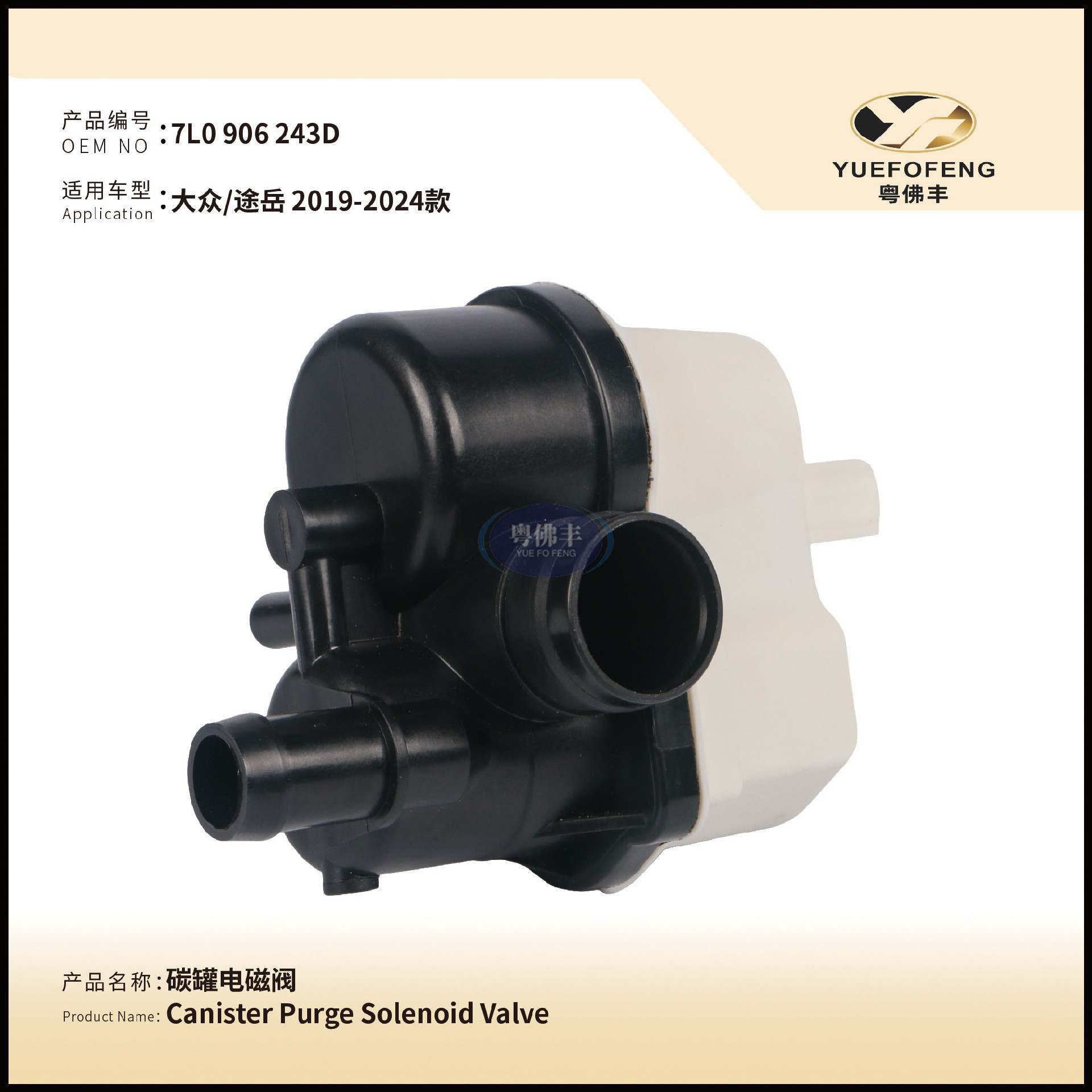

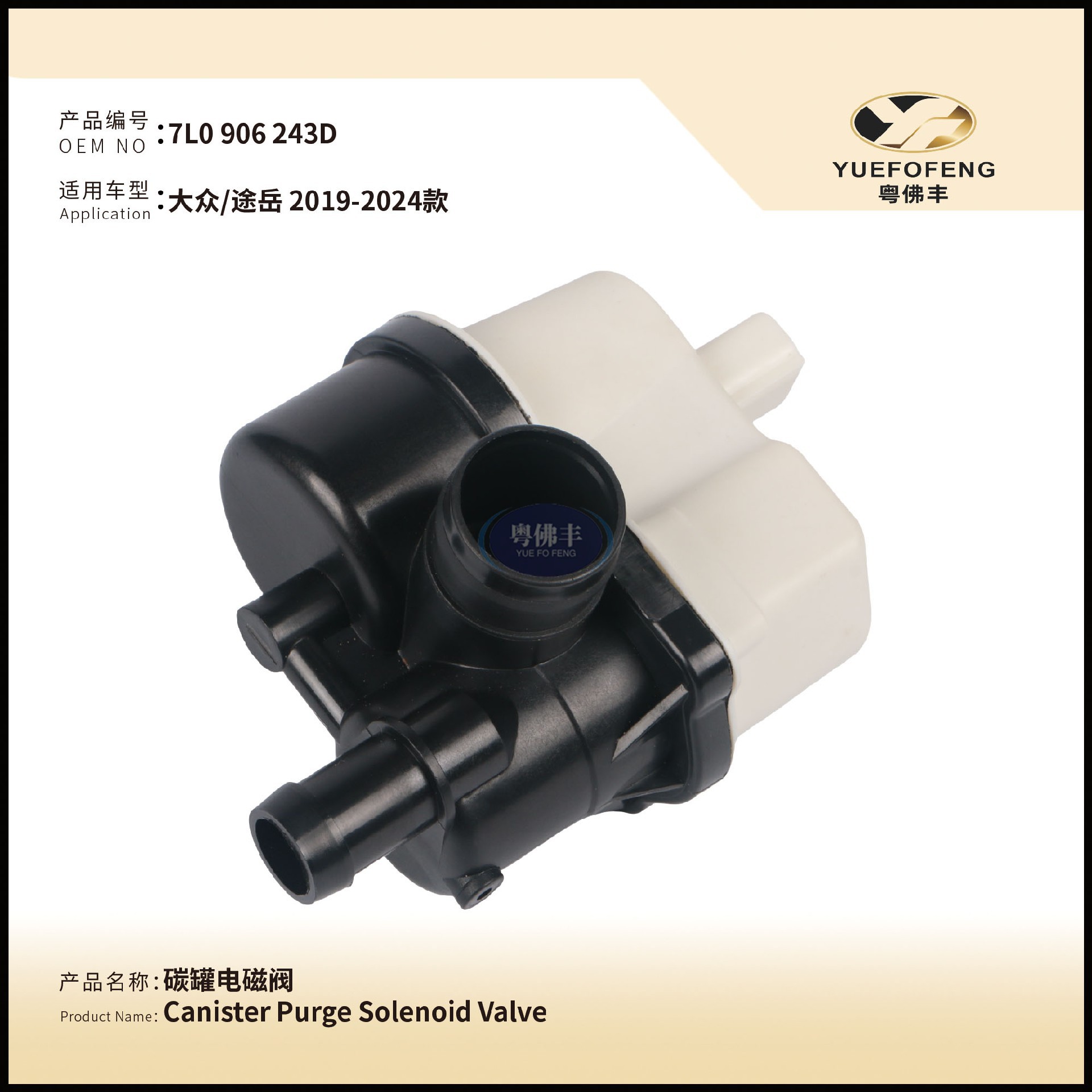

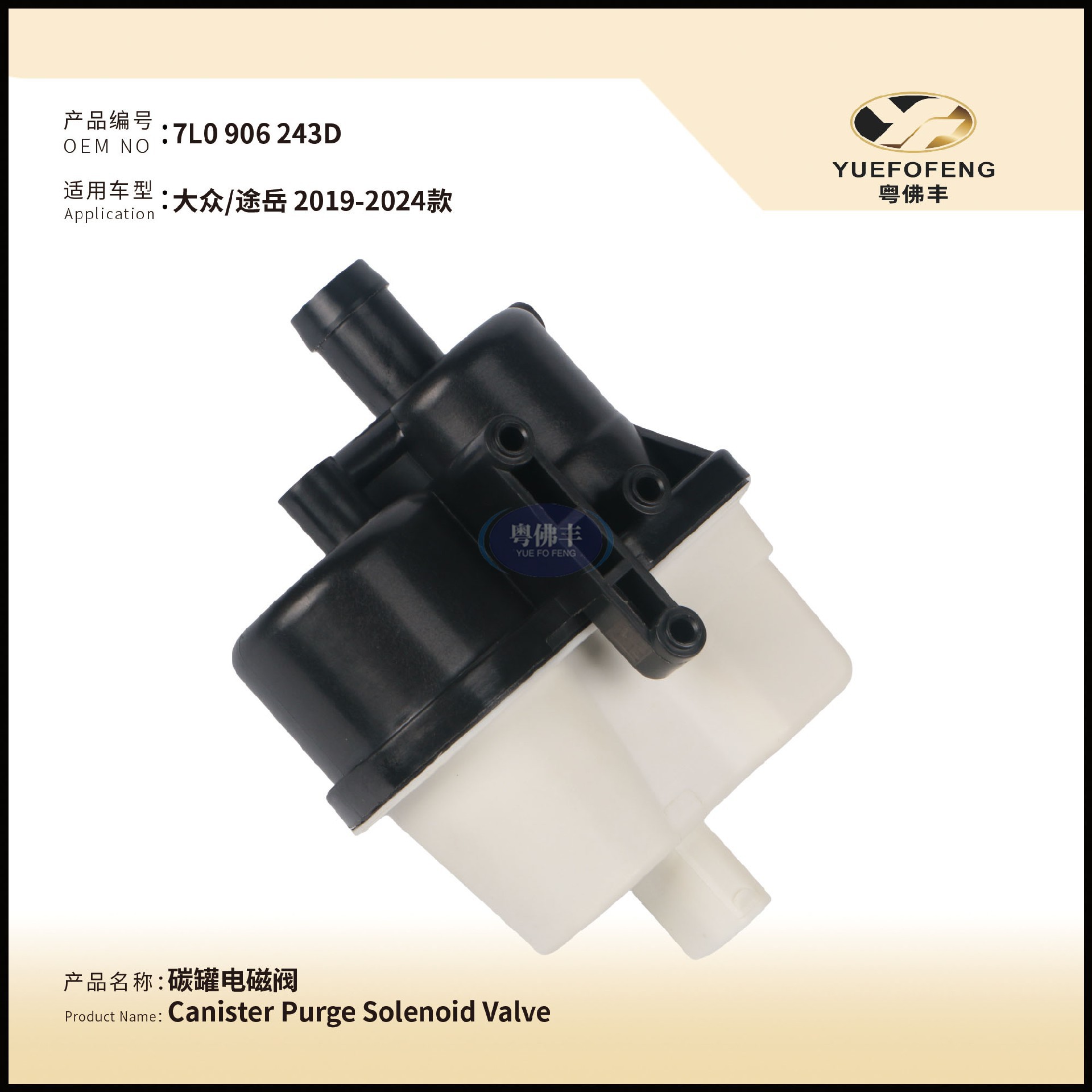

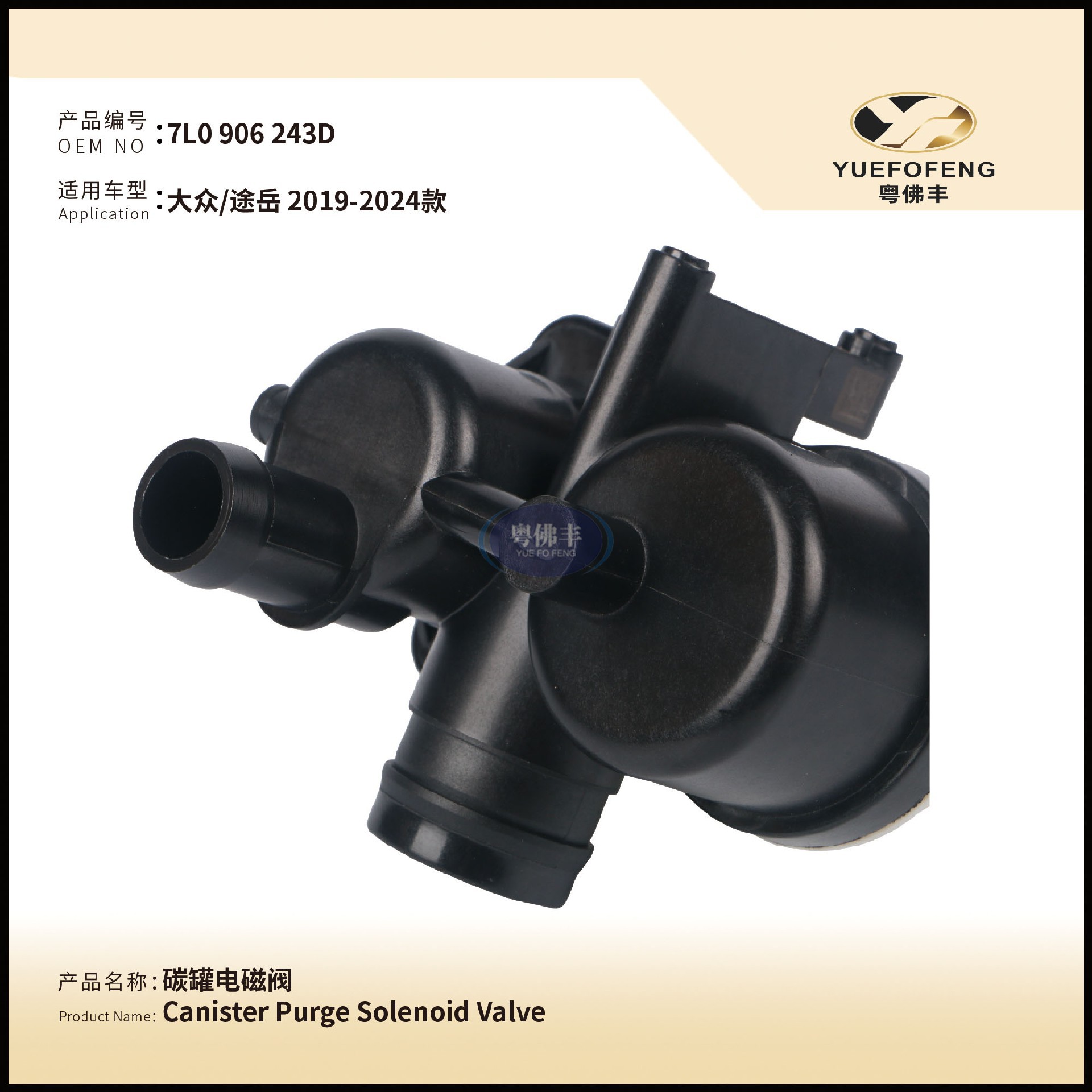

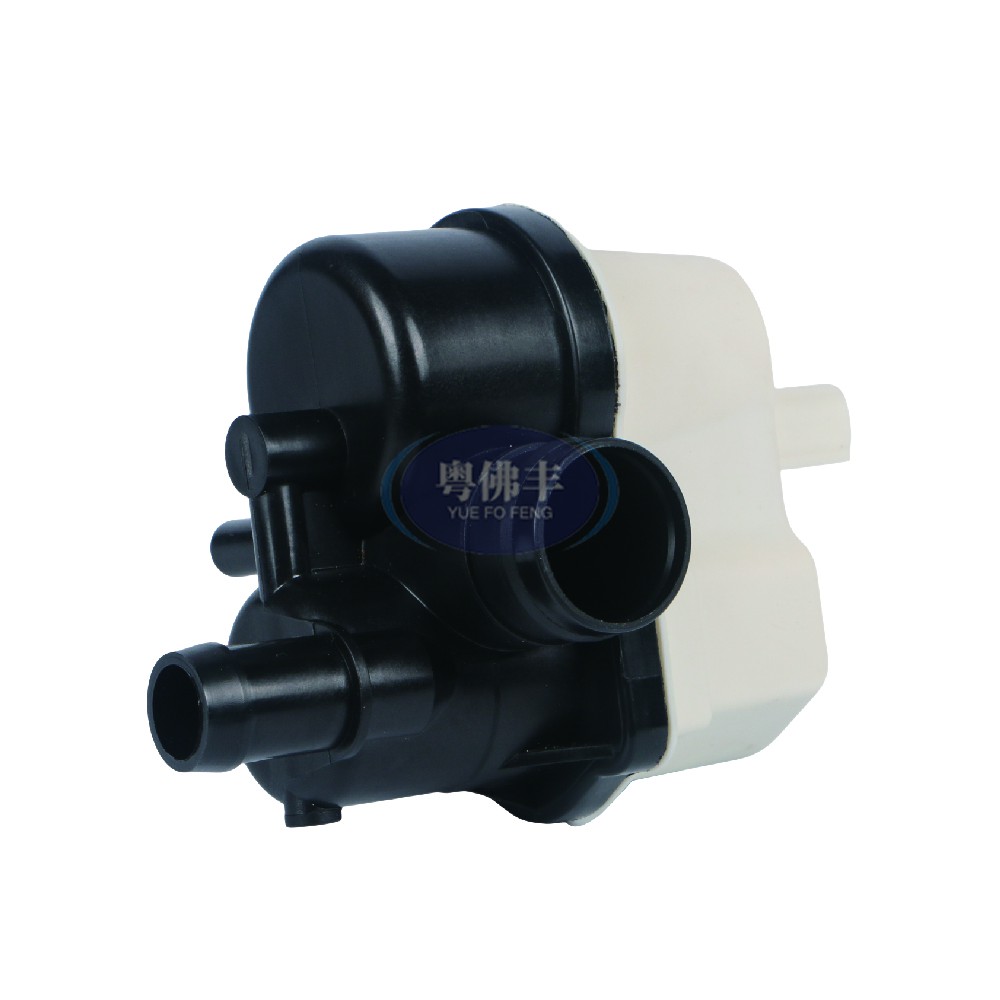

7L0906243D 燃油系统诊断泵（DMTL 泄漏检测泵，博世代工国六升级款）

该泵是大众集团国六（GB 18352.6-2016）车型的燃油蒸发系统泄漏诊断核心件，为 7L0906243A/C 的升级款，适配大众 / 奥迪 / 斯柯达 / 保时捷多款国六车型，以下为结构化资料整理：

一、核心标识与功能定位

• 核心 OEM 编号：7L0 906 243 D（完整编码：7L0906243D），博世代工（型号 02612220xx），大众集团国六排放升级件，替代 7L0906243A/C 等早期版本

• 产品全称：燃油蒸发系统泄漏诊断泵（Fuel Evaporative System Leak Detection Pump，DMTL 泵），又称活性炭罐诊断泵

• 功能定位：ECU 控制泵体产生负压，检测油箱 / 碳罐 / 管路的微小泄漏（≤0.5mm），满足国六排放法规，防止燃油蒸气泄漏污染空气

• 控制方式：12V 直流电机驱动，ECU 通过开关信号控制启停，内置压力传感器反馈诊断结果

• 核心价值：保障排放合规，避免故障灯亮、年检失败，降低燃油损耗与安全隐患

二、详细参数规格

三、适配车型与发动机

适配品牌与车型

核心适配发动机

• 系列：EA211 1.2T/1.4T/1.5T、EA888 2.0T（国六 b 版本）

• 技术特点：国六排放系统标配，与碳罐电磁阀协同工作，提升诊断精度

• 调校差异：大众 / 斯柯达侧重经济性，奥迪 / 保时捷侧重稳定性与诊断速度

四、结构特征与性能优势

结构设计

1. 电机单元：12V 直流电机，驱动泵体产生负压，间歇工作，低噪高效

2. 泵体组件：膜片式泵头，产生稳定负压，内置单向阀防止反向漏气

3. 压力传感器：实时监测系统压力，反馈 ECU 判断泄漏状态

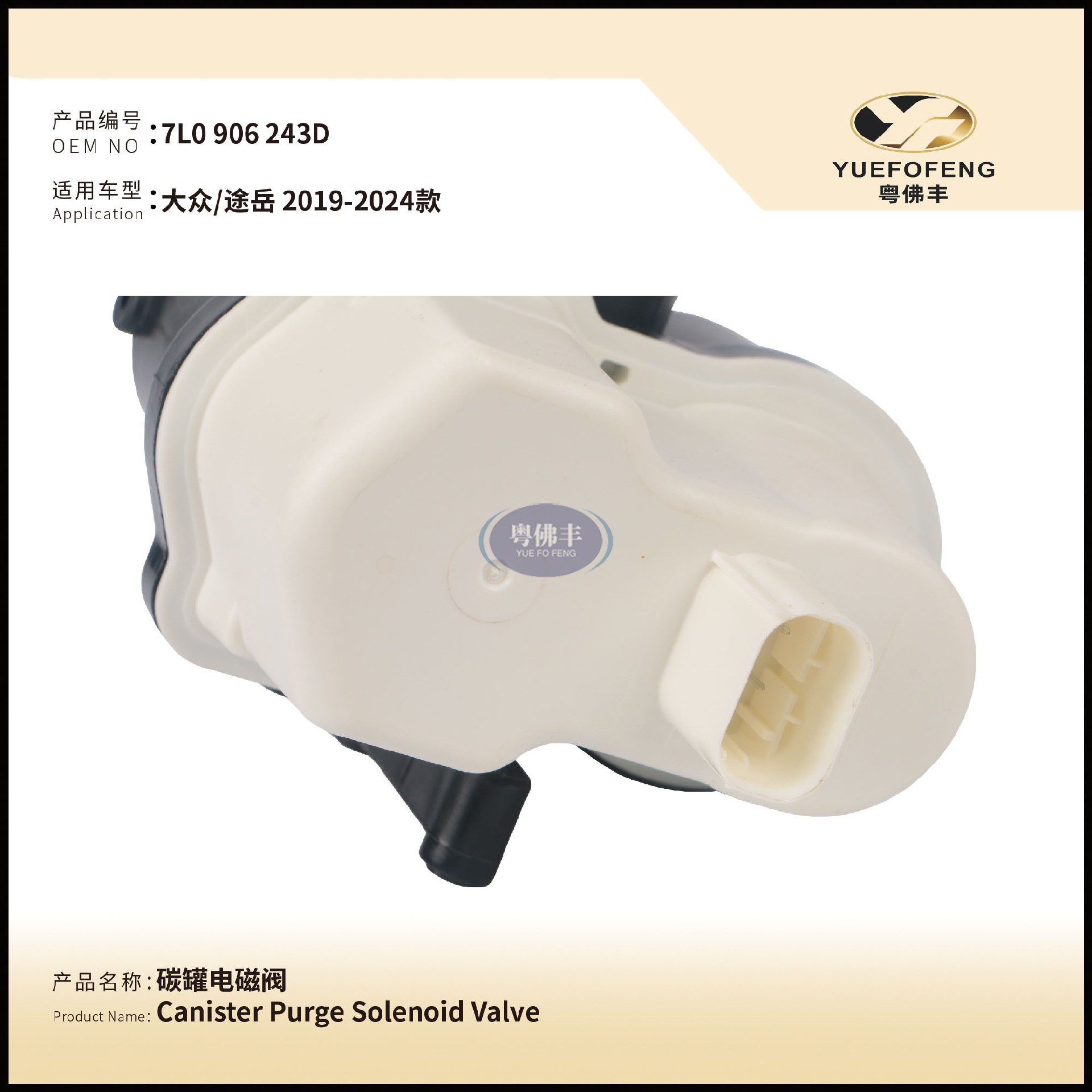

4. 密封系统：橡胶密封件 + 防水插头，防止燃油蒸气泄漏与电气故障

性能优势

• 高精度检测：可检测 0.5mm 微小泄漏，满足国六排放法规要求

• 低功耗设计：间歇工作，功耗低，不影响车辆燃油经济性

• 可靠性强：设计寿命≥10 万公里，适配中国多路况与燃油品质

• 版本兼容：可直接替换 7L0906243A/C，无需修改 ECU 参数

五、工作原理

1. 诊断触发条件：满足以下条件 ECU 启动诊断：水温 85-105℃、车速≥30km/h、油箱液位 1/4-3/4、无其他排放相关故障

2. 诊断流程

• 预准备：关闭碳罐电磁阀，隔离油箱与大气

• 负压建立：启动诊断泵，系统产生 0.5-1.5 kPa 负压，持续 30 秒

• 保压检测：关闭泵体，监测压力变化，压力下降 > 0.2 kPa 则判定泄漏

• 结果反馈：ECU 记录故障码，点亮发动机故障灯（MIL）

3. 故障分级

• 轻微泄漏（0.5-1.0mm）：报 P240700、P240200，故障灯亮

• 严重泄漏（>1.0mm）：报 P044800、P245000，伴随加速无力、启动困难
