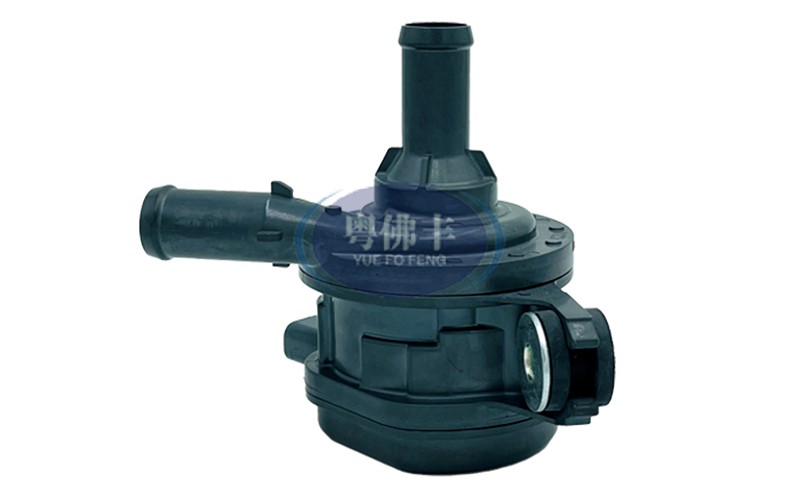

G9040-47090 丰田 / 雷克萨斯混动驱动电机逆变器冷却电子水泵总成（带密封件，可替换 G9040-48020）

该部件是丰田 / 雷克萨斯混动系统专用的驱动电机逆变器冷却电子水泵总成，负责为混动系统逆变器、电机控制器等高压部件提供精准冷却液循环，防止过热，是混动系统热管理的核心部件，以下为结构化资料整理：

一、核心标识与系统定位

• OEM 编号：G9040-47090（完整编码），丰田原厂电子水泵总成，带原厂密封件（sealing O-ring），是 G9040-48020 的升级替换件

• 产品全称：驱动电机逆变器冷却电子水泵总成（Drive Motor Inverter Cooler Water Pump Assembly with Motor），含电子水泵本体 + 永磁电机 + 控制模块 + 安装法兰 +专用 O 型密封圈

• 功能定位：专为混动系统逆变器、电机控制器等高压部件提供独立冷却液循环，维持最佳工作温度（60-85℃），防止高压部件过热损坏，保障混动系统安全高效运行

• 驱动方式：电子驱动（12V DC 永磁同步电机），转速与逆变器温度、电机负荷实时匹配，可变流量设计（0-80L/min）

• 核心价值：电子控制实现按需冷却，提升混动系统效率约 5-7%；独立冷却回路设计，避免与发动机冷却系统相互干扰，适配丰田混动系统（THS II/III）热管理需求

二、详细参数规格

三、适配车型与系统

适配品牌与车型（混动专用）

核心适配系统

• 系统类型：丰田混动系统独立逆变器冷却回路，与发动机冷却系统完全隔离，独立循环

• 热管理协同：与混动控制单元（HV-ECU）、逆变器温度传感器、电机温度传感器协同工作，实现高压部件精准热管理，优化混动系统工作效率

四、结构特征与性能优势

结构特点

1. 电子水泵一体化设计：水泵本体与永磁电机集成，减少 2 个连接管路与 1 个密封点，泄漏风险降低约 60%

2. 永磁同步电机驱动：12V DC 高效永磁电机，能量转换效率≥85%，响应迅速，实现精准流量控制

3. 原厂密封件配置：标配氟橡胶 FKM 材质 O 型密封圈，预装于水泵法兰，安装时无需额外密封胶，耐高温性能优异

4. 电子控制模块集成：水泵内置 ECU，直接与 HV-ECU 通讯，实时调整转速与流量，无需发动机 ECU 干预

5. 轻量化壳体：铝合金 + 工程塑料复合壳体，强度高、重量轻（约 1.2kg），耐冷却液腐蚀，使用寿命≥12 万公里

性能优势

• 原厂匹配：严格按丰田 OE 标准制造，与丰田混动系统完美匹配，无需修改 HV-ECU 参数

• 直接替换：可直接替换 G9040-48020 版本，安装位置与接口完全一致

• 智能控制：电子驱动实现可变流量，根据逆变器温度、电机负荷实时调整，提升混动系统效率

• 可靠性高：独立冷却回路设计，避免与发动机冷却系统相互干扰，原厂质量保证，显著优于副厂部件

• 安装便捷：一体化总成，无需单独组装电机与水泵，缩短维修工时约 30%

五、核心技术亮点与优化优势

1. 电子可变流量控制技术

• 突破传统机械水泵固定流量限制，电子控制模块根据逆变器 10 项参数（温度、电压、电流等）与电机负荷实时计算最佳流量，冷却效率提升约 25%

• 逆变器温度 > 75℃时自动提升流量，温度 < 60℃时降低流量，优化能耗与冷却效果平衡

2. 独立冷却回路设计

• 与发动机冷却系统完全隔离，避免发动机高温冷却液影响逆变器散热，同时防止高压部件故障导致冷却液污染发动机系统

• 独立循环设计，可在发动机停止时（纯电模式）继续工作，确保逆变器散热需求

3. 故障自诊断功能

• 内置故障诊断模块，可通过 OBD-II 读取水泵转速数据流（组 142），检测异常时触发 P0A9300（混合动力系统冷却系统故障）、P048000（水泵控制电路故障）等故障码

• 具备过流、过热、短路保护功能，提高系统安全性

4. 高效能量转换

• 永磁同步电机能量转换效率≥85%，比传统直流电机节能约 15%，提升混动系统整体效率

• PWM 控制方式，实现无级调速，流量控制精度达 ±2L/min
