OEM: 16032-25010
OEM: 16032-25010
适用车型
丰田 凯美瑞(Camry) 2018-2023 A25A-FKS/A25B-FKS(2.5L 燃油 / 混动) 含普通版、运动版、混动版
丰田 亚洲龙(Avalon) 2019-2022 A25A-FKS(2.5L 燃油 / 混动) 中高端轿车,适配前驱版本
丰田 RAV4 荣放 2019-2023 A25A-FKS/A25D-FKS(2.5L 燃油 / 混动) 紧凑型 SUV,含燃油版、混动版、Prime 插混版
丰田 汉兰达(Highlander) 2020-2023 A25A-FKS(2.5L 燃油 / 混动) 中型 SUV,适配前驱 / 四驱版本
丰田 赛那(Sienna) 2021-2023 A25A-FKS(2.5L 混动) 中大型 MPV,混动专用
丰田 威飒(Venza) 2021-2023 A25A-FKS(2.5L 混动) 中型 SUV,混动专用
雷克萨斯 ES250/ES300h 2019-2023 A25A-FKS(2.5L 燃油 / 混动) 豪华中型轿车
雷克萨斯 NX250/NX350h 2021-2023 A25A-FKS(2.5L 燃油 / 混动) 豪华紧凑型 SUV


内容详情

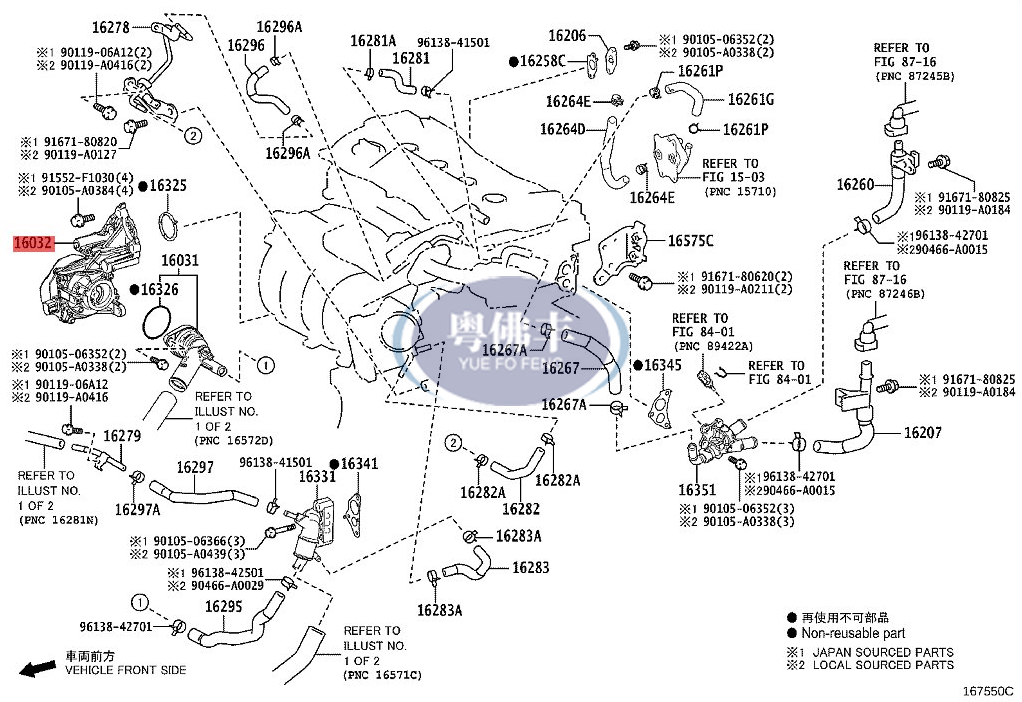

16032-25010 丰田 A25 系列发动机电子水泵集成式进水口壳分总成(带原厂密封件,可替换 16032-F0010)

该部件是丰田 TNGA 架构下A25 系列 2.5L 自然吸气 / 混合动力发动机专用电子水泵集成式进水口壳分总成,标配原厂密封件,负责冷却液的进水分配与主回路电子控制循环,是新一代丰田混动与燃油车型冷却系统的核心集成部件,以下为结构化资料整理:


一、核心标识与系统定位

  • OEM 编号:16032-25010(完整编码),丰田原厂电子水泵集成式进水口壳分总成,带原厂密封件(sealing gasket),可直接替换 16032-F0010 等早期版本

  • 产品全称:发动机电子水泵集成式进水口壳分总成(Engine Electric Water Pump Integrated Water Inlet Housing Sub-Assembly),含进水口壳体 + 电子水泵 + 永磁电机 + 控制模块 + 安装法兰 +专用密封件

  • 功能定位:集成进水口分配与电子水泵循环双重功能,为 A25 系列发动机缸体、缸盖、混动系统提供精准冷却液循环控制,维持最佳工作温度(82-92℃),适配混动系统热管理需求

  • 驱动方式:电子驱动(12V DC 永磁电机),转速与发动机负荷、温度、混动工况实时匹配,可变流量设计(0-100L/min)

  • 核心价值:电子控制实现按需冷却,提升燃油经济性约 6-9%;集成设计减少泄漏点,适配丰田 TNGA 架构 A25 系列发动机热管理系统


二、详细参数规格

参数项参数值适配说明
适配发动机丰田 A25A-FKS/A25B-FKS/A25D-FKS 系列 2.5L 自然吸气 / 混合动力发动机覆盖丰田 TNGA 架构主流 2.5L 动力
驱动类型电子驱动(12V DC 永磁同步电机)可变流量设计,ECU 实时控制转速
最大流量100L/min(10000rpm 时)满足 2.5L 发动机 + 混动系统峰值散热需求
工作温度-40℃~130℃耐受混动发动机极端工况温度
密封配置氟橡胶 FKM 材质密封件 + 唇形油封,耐高温 - 40℃~180℃,压缩回弹率≥75%双重密封设计,防止冷却液泄漏
防护等级IP67(电子水泵模块)防尘防水,适应机舱恶劣环境
安装形式螺栓固定(6 颗,M6×28),适配 TNGA 架构 A25 发动机原厂孔位标准化设计,安装便捷
重量约 1.8kg集成式设计,较分体式部件重量减轻约 12%
控制方式PWM 脉冲宽度调制,与发动机 ECU / 混动控制单元(HV-ECU)实时通讯实现混动工况精准热管理
电机功率450W满足最大流量与系统压力需求(1.5bar)

三、适配车型与发动机

适配品牌与车型(TNGA 架构 A25 系列)

品牌车型年款发动机型号备注
丰田凯美瑞(Camry)2018-2023A25A-FKS/A25B-FKS(2.5L 燃油 / 混动)含普通版、运动版、混动版
丰田亚洲龙(Avalon)2019-2022A25A-FKS(2.5L 燃油 / 混动)中高端轿车,适配前驱版本
丰田RAV4 荣放2019-2023A25A-FKS/A25D-FKS(2.5L 燃油 / 混动)紧凑型 SUV,含燃油版、混动版、Prime 插混版
丰田汉兰达(Highlander)2020-2023A25A-FKS(2.5L 燃油 / 混动)中型 SUV,适配前驱 / 四驱版本
丰田赛那(Sienna)2021-2023A25A-FKS(2.5L 混动)中大型 MPV,混动专用
丰田威飒(Venza)2021-2023A25A-FKS(2.5L 混动)中型 SUV,混动专用
雷克萨斯ES250/ES300h2019-2023A25A-FKS(2.5L 燃油 / 混动)豪华中型轿车
雷克萨斯NX250/NX350h2021-2023A25A-FKS(2.5L 燃油 / 混动)豪华紧凑型 SUV

核心适配系统

  • 系统类型:丰田 TNGA 架构 A25 系列发动机热管理系统,适配主冷却回路 + 混动系统冷却回路 + 暖风水回路

  • 热管理协同:与电子节温器(90916-03186)、混动控制单元(HV-ECU)、发动机 ECU 协同工作,实现分区热管理,优化混动系统工作效率


四、结构特征与性能优势

结构特点

  1. 电子水泵集成设计:进水口壳与电子水泵一体化成型,减少 3 个连接管路与 2 个密封点,泄漏风险降低约 65%

  2. 永磁同步电机驱动:12V DC 高效永磁电机,响应时间 < 0.5 秒,实现精准流量控制

  3. 原厂密封件配置:标配氟橡胶 FKM 材质密封件,预装于进水口法兰,安装时无需额外密封胶,耐高温性能优异

  4. 电子控制模块集成:水泵内置 ECU,直接与发动机 ECU / 混动 ECU 通讯,实时调整转速与流量

  5. 轻量化壳体:PA66+GF30 增强工程塑料壳体,强度高、重量轻(约 1.8kg),耐冷却液腐蚀,使用寿命≥15 万公里

性能优势

  • 原厂匹配:严格按丰田 OE 标准制造,与 A25 系列发动机完美匹配,无需修改 ECU 参数

  • 直接替换:可直接替换 16032-F0010 等早期版本,安装位置与接口完全一致

  • 智能控制:电子驱动实现可变流量,根据发动机负荷、温度、混动工况实时调整,提升燃油经济性

  • 可靠性高:集成设计减少故障点,原厂质量保证,显著优于副厂分体式部件

  • 安装便捷:一体化总成,无需单独组装进水口壳与水泵,缩短维修工时约 40%


五、核心技术亮点与优化优势

  1. 电子可变流量控制技术

    • 突破机械水泵固定流量限制,电子控制模块根据发动机 12 项参数(负荷、转速、温度等)与混动工况实时计算最佳流量,冷却效率提升约 30%

    • 混动模式下,电机温度 > 65℃时自动提升流量,电池温度 < 25℃时降低流量,优化混动系统工作效率

  2. 热管理协同优化

    • 与电子节温器协同工作,实现快速暖机(冷启动 30 秒内达 82℃),减少发动机磨损,提升燃油经济性

    • 进水口流道采用流体力学优化设计,冷却液分配均匀性提升约 28%,避免发动机局部过热

  3. 材料工艺升级

    • 进水口壳体采用 PA66+GF30 增强工程塑料,强度比传统金属壳体高 20%,重量减轻约 35%,耐冷却液腐蚀性能优异

    • 电机绕组采用耐温 180℃的 F 级绝缘材料,确保在混动系统高温工况下稳定工作

  4. 故障自诊断功能

    • 内置故障诊断模块,可通过 OBD-II 读取水泵转速数据流(组 136),检测异常时触发 P060600(控制模块故障)、P048000(水泵控制电路故障)等故障码
