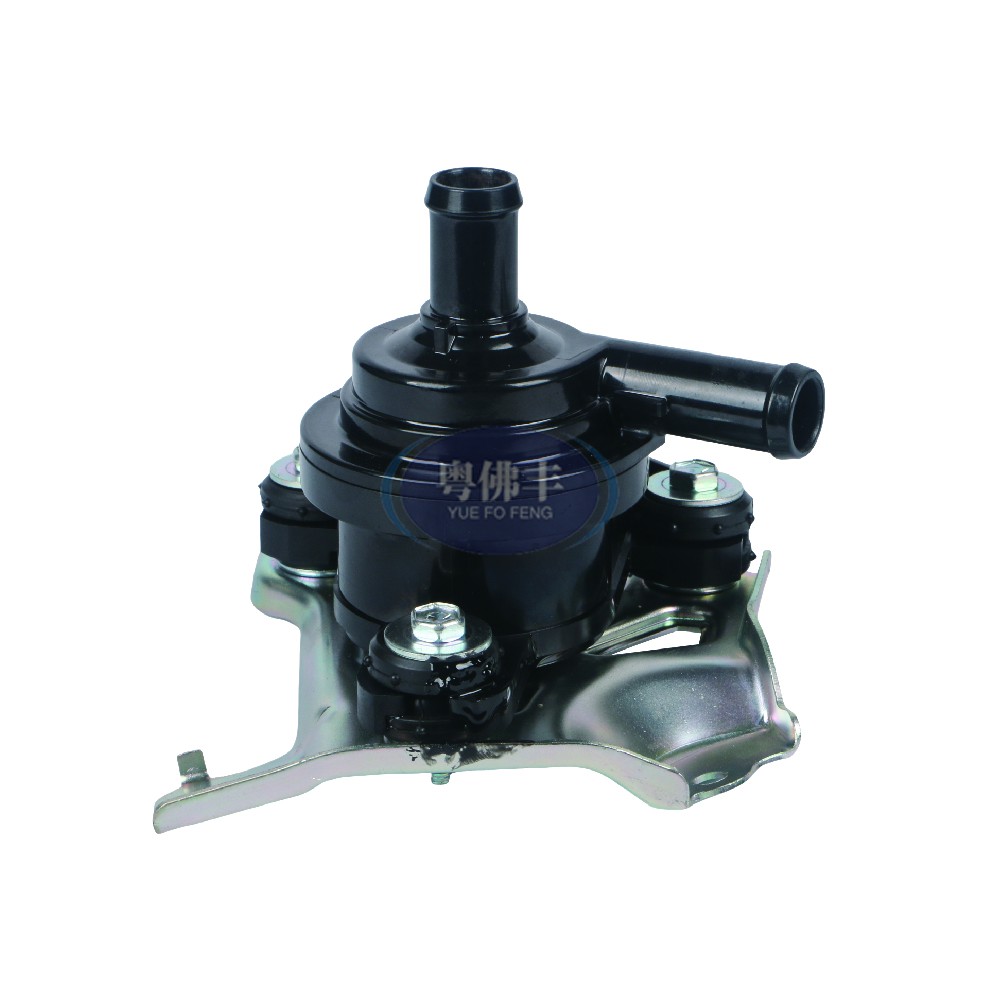

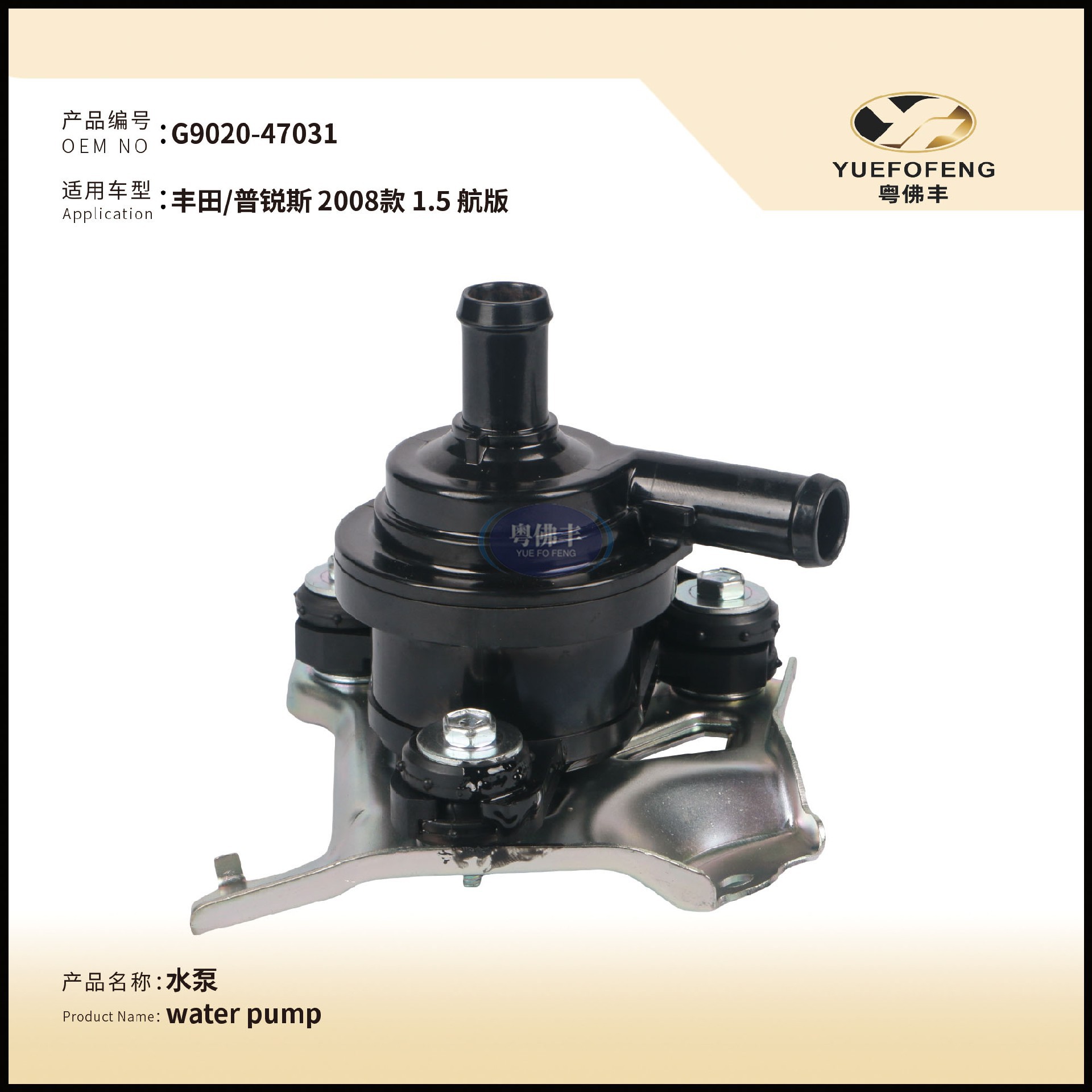

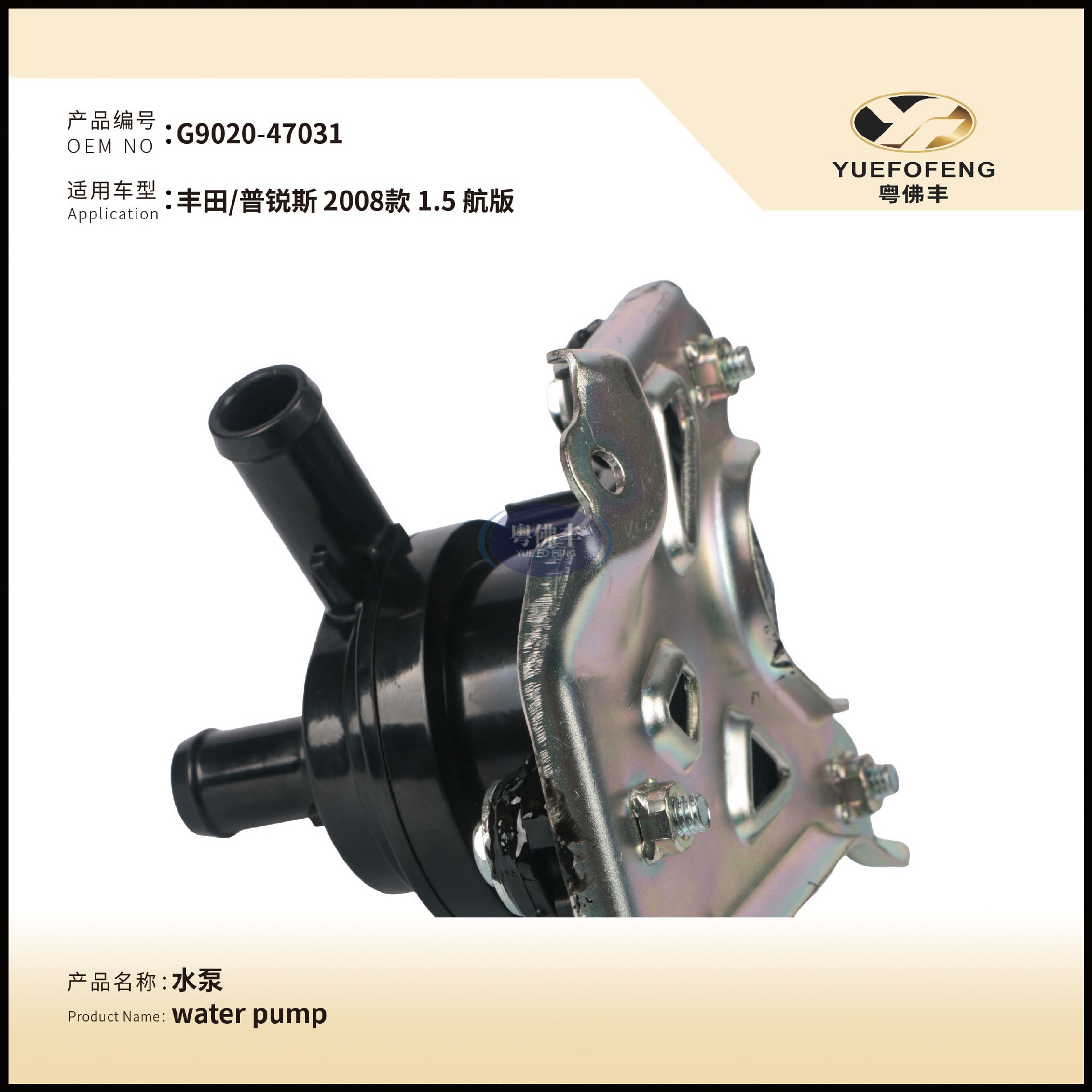

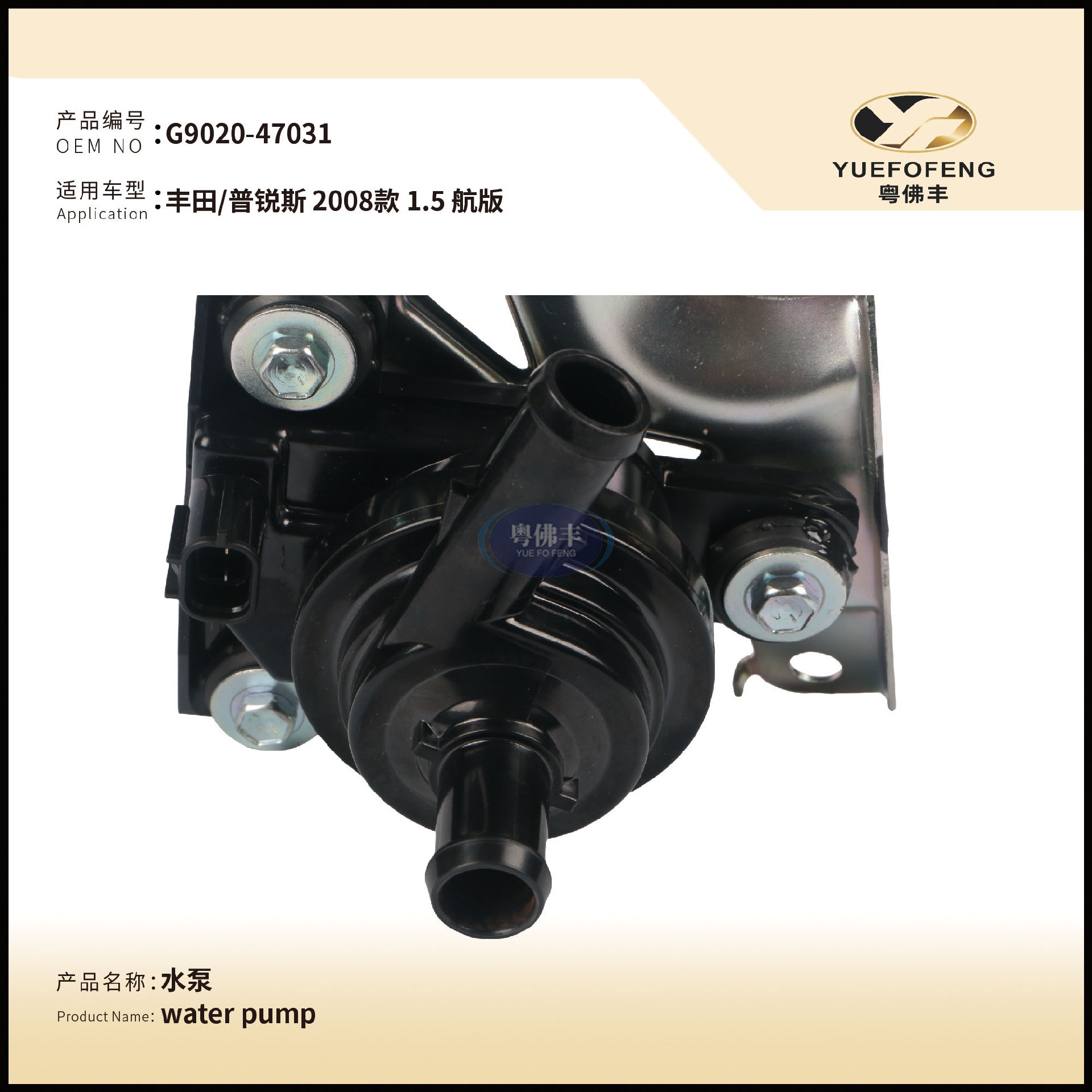

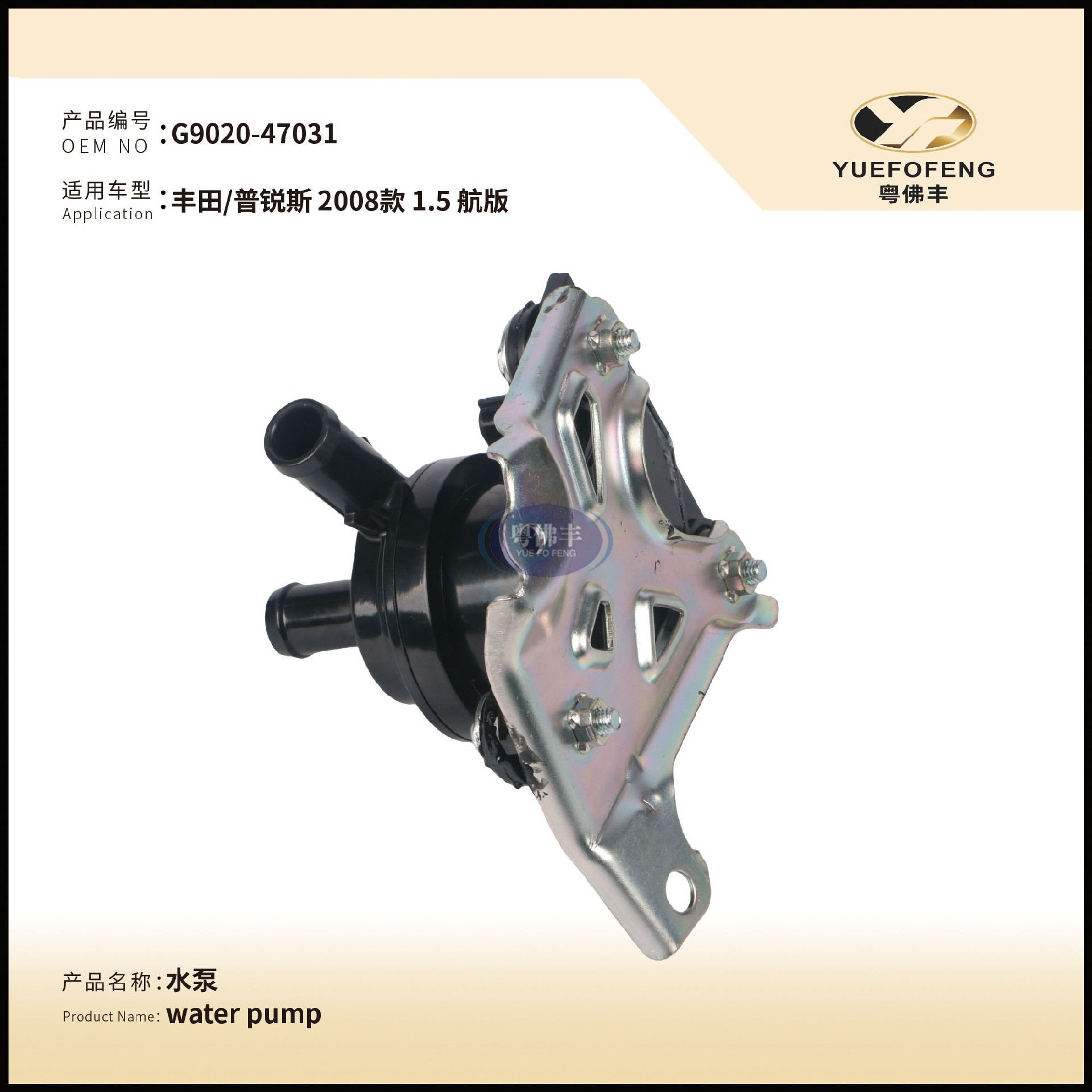

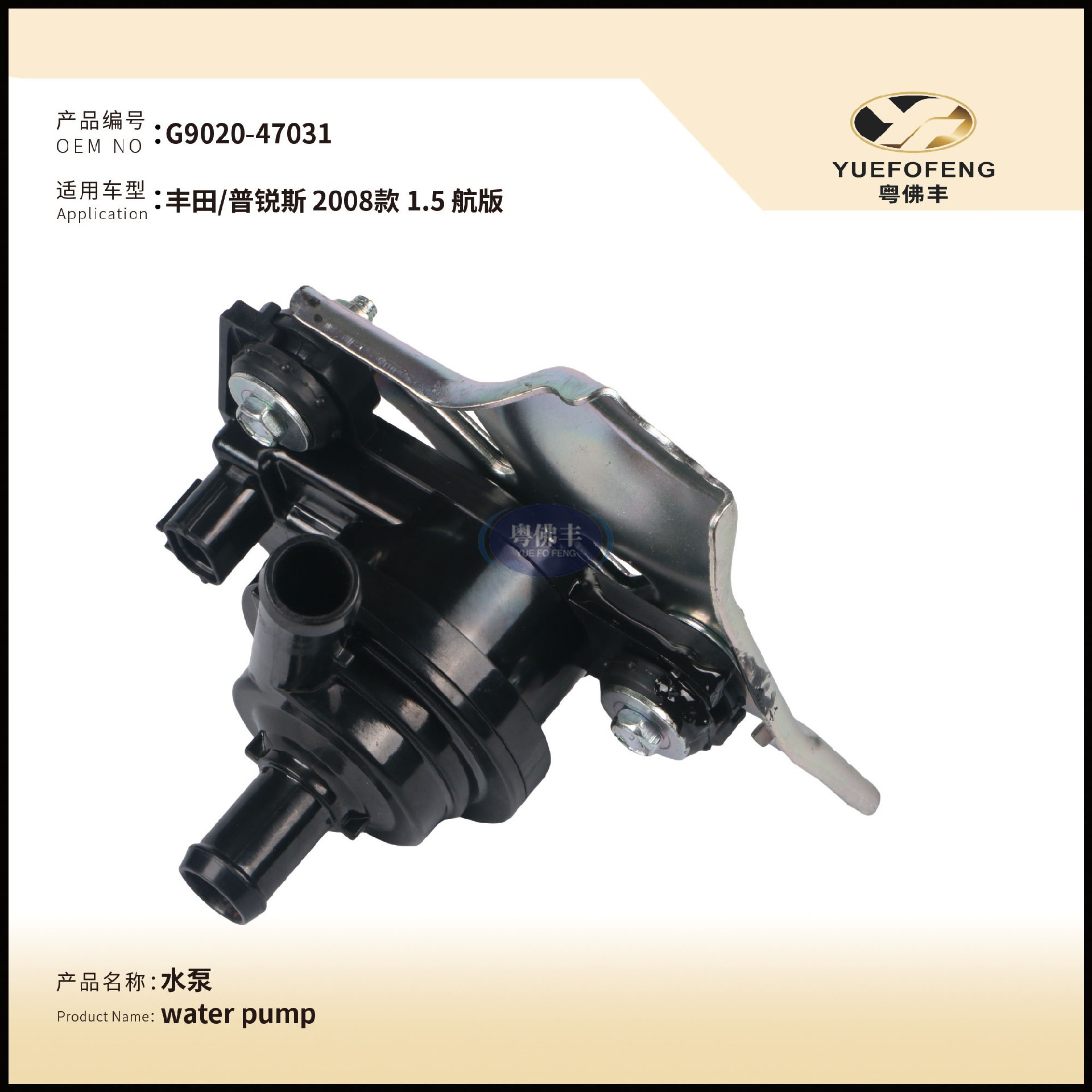

G9020-47031 驱动电机逆变器冷却电子水泵总成（丰田普锐斯 NHW20 配套，可替换 G9020-47030）

该水泵是丰田普锐斯 NHW20（2004-2009 款 1.5L 混动）的原厂逆变器专用电子水泵，负责为高压逆变器与驱动电机循环散热，保障混动系统电力转换与动力输出稳定，以下为结构化资料整理：

一、核心标识与功能定位

• OEM 编号：G9020-47031（完整编码），丰田原厂逆变器电子水泵，可直接替换上一代 G9020-47030

• 产品全称：驱动电机逆变器冷却电子水泵总成（Drive Motor Inverter Cooler Electric Water Pump Assembly），含电机 + 叶轮 + 密封壳体 + 安装支架

• 功能定位：独立于发动机主冷却系统，为高压逆变器、IGBT 模块及驱动电机循环散热，防止高温降效或损坏

• 控制方式：12V 直流无刷电机，由混动 ECU 通过 PWM 信号控制转速，适配不同工况散热需求

• 核心价值：维持逆变器工作温度（≤65℃），保障电力转换效率与安全性，是混动系统热管理关键部件

二、详细参数规格

三、适配车型与发动机

适配品牌与车型

核心适配系统

• 系统类型：丰田第一代混动系统（THS），适配 1NZ-FXE 发动机 + 永磁同步电机 + 高压逆变器

• 热管理协同：与逆变器散热器、膨胀水箱配合，独立循环散热，不与发动机冷却液互通

四、结构特征与性能优势

结构设计

1. 无刷电机单元：低噪音（≤55dB）、长寿命（约 10 万公里），免维护

2. 独立循环设计：与发动机主冷却系统分离，避免相互干扰，精准控制逆变器温度

3. 密封系统：双唇油封 + 丁腈橡胶密封垫，防止冷却液泄漏与高压电路短路风险

4. 支架集成：带原厂安装支架，螺栓固定，拆装无需额外定位

性能优势

• 独立控制：ECU 根据逆变器温度动态调节转速，节能高效

• 版本兼容：可直接替换 G9020-47030，无需修改 ECU 参数

• 安全冗余：故障时 ECU 触发警告灯，限制电机功率，防止逆变器过热损坏

• 适配性强：专为 NHW20 普锐斯设计，完美匹配逆变器散热需求

五、工作原理

1. 散热循环逻辑

• 启动阶段：逆变器上电后，水泵同步启动，预循环散热

• 正常工况：ECU 根据逆变器温度（通过 NTC 传感器）调节转速，维持温度≤65℃

• 峰值工况：电机满功率输出时，水泵最大转速运行，保障 IGBT 模块散热

• 停机阶段：水泵持续运行约 3 分钟，延迟散热，避免余热积聚

2. 协同机制：与逆变器散热器、电子风扇配合，优化高压系统热平衡，提升转换效率

3. 保护逻辑：水温＞85℃或电机故障时，ECU 限制电机输出功率，防止逆变器烧毁
